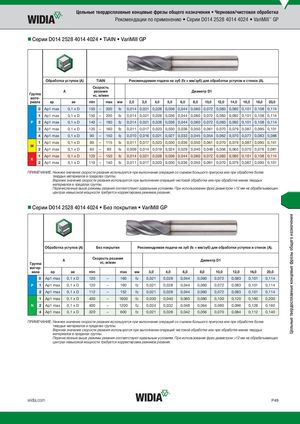

Каталог Widia монолитный инструмент 2017 - страница 293

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Рекомендации по применению • Серии D014 2528 4014 4024 • VariMill™ GP „Серии D014 2528 4014 4024 • TiAlN • VariMill GP Обработка уступов (A) TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Скорость A резания Диаметр D1 Группамате- vc, м/мин риала ap ae min max мм 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 Ap1 max 0,1 x D 150 – 200 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1 Ap1 max 0,1 x D 150 – 200 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P 2 Ap1 max 0,1 x D 140 – 190 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 3 Ap1 max 0,1 x D 120 – 160 fz 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 4 Ap1 max 0,1 x D 90 – 150 fz 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 1 Ap1 max 0,1 x D 90 – 115 fz 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M 2 Ap1 max 0,1 x D 60 – 80 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 1 Ap1 max 0,1 x D 120 – 150 fz 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 K 2 Ap1 max 0,1 x D 110 – 140 fz 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. „Серии D014 2528 4014 4024 • Без покрытия • VariMill GP Обработка уступов (A) Без покрытия Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). AГруппа Скорость резанияvc, м/мин Диаметр D1 матер- иала ap ae min max мм 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0 Ap1 max 0,1 x D 120 – 160 fz 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 P 1 Ap1 max 0,1 x D 120 – 160 fz 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 2 Ap1 max 0,1 x D 112 – 152 fz 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 1 Ap1 max 0,1 x D 400 – 1600 fz 0,030 0,040 0,060 0,080 0,100 0,120 0,160 0,200 N 2 Ap1 max 0,1 x D 400 – 1200 fz 0,024 0,032 0,048 0,064 0,080 0,096 0,128 0,160 4 Ap1 max 0,1 x D 320 – 600 fz 0,021 0,028 0,042 0,056 0,070 0,084 0,112 0,140 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com P49 Цельные твердосплавные концевые фрезы общего назначения
