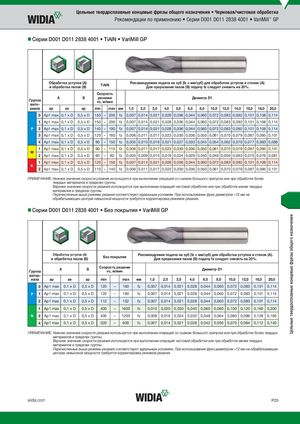

Каталог Widia монолитный инструмент 2017 - страница 269

Цельные твердосплавные концевые фрезы общего назначения • Черновая/чистовая обработка Рекомендации по применению • Серии D001 D011 2838 4001 • VariMill™ GP „Серии D001 D011 2838 4001 • TiAlN • VariMill GP Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость Группа Aмате- B резанияvc, м/мин Диаметр D1 риала ap ae ap min max мм 1,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 Ap1 max 0,1 x D 0,5 x D 150 – 200 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1 Ap1 max 0,1 x D 0,5 x D 150 – 200 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P 2 Ap1 max 0,1 x D 0,5 x D 140 – 190 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 3 Ap1 max 0,1 x D 0,5 x D 120 – 160 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 4 Ap1 max 0,1 x D 0,5 x D 90 – 150 fz 0,005 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 1 Ap1 max 0,1 x D 0,5 x D 90 – 115 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M 2 Ap1 max 0,1 x D 0,5 x D 60 – 80 fz 0,005 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 1 Ap1 max 0,1 x D 0,5 x D 120 – 150 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 K 2 Ap1 max 0,1 x D 0,5 x D 110 – 140 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. „Серии D001 D011 2838 4001 • Без покрытия • VariMill GP Обработка уступов (A)и обработка пазов (B)Без покрытияРекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Группа A B Скорость резанияvc, м/мин Диаметр D1 матер- иала ap ae ap min max мм 1,0 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0 Ap1 max 0,1 x D 0,5 x D 120 – 160 fz 0,007 0,014 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 P 1 Ap1 max 0,1 x D 0,5 x D 120 – 160 fz 0,007 0,014 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 2 Ap1 max 0,1 x D 0,5 x D 112 – 152 fz 0,007 0,014 0,021 0,028 0,044 0,060 0,072 0,083 0,101 0,114 1 Ap1 max 0,1 x D 0,5 x D 400 – 1600 fz 0,010 0,020 0,030 0,040 0,060 0,080 0,100 0,120 0,160 0,200 N 2 Ap1 max 0,1 x D 0,5 x D 400 – 1200 fz 0,008 0,016 0,024 0,032 0,048 0,064 0,080 0,096 0,128 0,160 4 Ap1 max 0,1 x D 0,5 x D 320 – 600 fz 0,007 0,014 0,021 0,028 0,042 0,056 0,070 0,084 0,112 0,140 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com P25 Цельные твердосплавные концевые фрезы общего назначения
