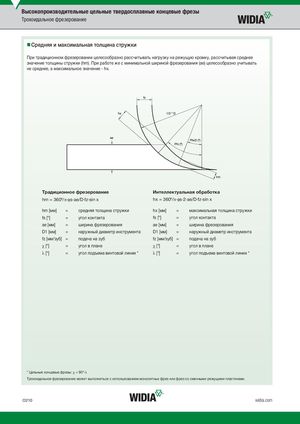

Высокопроизводительные цельные твердосплавные концевые фрезы Трохоидальное фрезерование „Средняя и максимальная толщина стружки При традиционном фрезеровании целесообразно рассчитывать нагрузку на режущую кромку, рассчитывая среднее значение толщины стружки (hm). При работе же с минимальной шириной фрезерования (ae) целесообразно учитывать не среднее, а максимальное значение - hx. Традиционное фрезерование Интеллектуальная обработка hm = 360º//·qs·ae/D·fz·sin x hx = 360º//·qs·2·ae/D·fz·sin x hm [мм] = средняя толщина стружки hx [мм] = максимальная толщина стружки fs [°] = угол контакта fs [°] = угол контакта ae [мм] = ширина фрезерования ae [мм] = ширина фрезерования D1 [мм] = наружный диаметр инструмента D1 [мм] = наружный диаметр инструмента fz [мм/зуб] = подача на зуб fz [мм/зуб] = подача на зуб r [°] = угол в плане r [°] = угол в плане h [°] = угол подъема винтовой линии * h [°] = угол подъема винтовой линии * * Цельные концевые фрезы: r = 90°-h Трохоидальное фрезерование может выполняться с использованием монолитных фрез или фрез со сменными режущими пластинами. O210 widia.com
