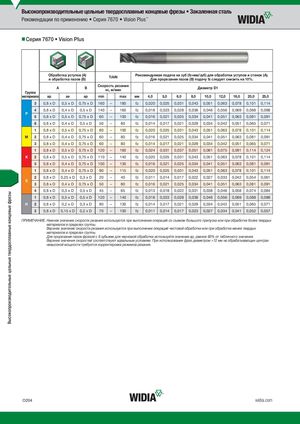

Каталог Widia монолитный инструмент 2017 - страница 230

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Рекомендации по применению • Серия 7670 • Vision Plus™ „Серия 7670 • Vision Plus Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz=мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 10%. AГруппа B Скорость резанияvc, м/мин Диаметр D1 материала ap ae ap min max мм 4,0 5,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 3 0,8 x D 0,5 x D 0,75 x D 160 – 180 fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 4 0,8 x D 0,4 x D 0,5 x D 140 – 160 fz 0,018 0,023 0,028 0,038 0,046 0,056 0,069 0,088 0,098 P 5 0,8 x D 0,5 x D 0,75 x D 60 – 100 fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 6 0,8 x D 0,4 x D 0,5 x D 50 – 80 fz 0,014 0,017 0,021 0,029 0,034 0,042 0,051 0,065 0,071 1 0,8 x D 0,5 x D 0,75 x D 80 – 100 fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 M 2 0,8 x D 0,4 x D 0,75 x D 60 – 80 fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 3 0,8 x D 0,4 x D 0,75 x D 60 – 80 fz 0,014 0,017 0,021 0,029 0,034 0,042 0,051 0,065 0,071 1 0,8 x D 0,5 x D 0,75 x D 120 – 160 fz 0,024 0,031 0,037 0,051 0,061 0,075 0,091 0,114 0,124 K 2 0,8 x D 0,5 x D 0,75 x D 110 – 140 fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 3 0,8 x D 0,4 x D 0,75 x D 100 – 130 fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 1 0,8 x D 0,4 x D 0,75 x D 90 – 115 fz 0,020 0,025 0,031 0,043 0,051 0,063 0,078 0,101 0,114 2 0,8 x D 0,25 x D 0,3 x D 20 – 40 fz 0,011 0,014 0,017 0,022 0,027 0,033 0,042 0,054 0,061 S 3 0,8 x D 0,4 x D 0,75 x D 50 – 80 fz 0,016 0,021 0,025 0,034 0,041 0,051 0,063 0,081 0,091 4 0,8 x D 0,3 x D 0,5 x D 45 – 65 fz 0,013 0,018 0,022 0,031 0,038 0,046 0,058 0,074 0,084 1 0,8 x D 0,5 x D 0,5 x D 120 – 140 fz 0,018 0,023 0,028 0,038 0,046 0,056 0,069 0,088 0,098 H 2 0,8 x D 0,2 x D 0,3 x D 80 – 130 fz 0,014 0,017 0,021 0,029 0,034 0,042 0,051 0,065 0,071 3 0,8 x D 0,15 x D 0,2 x D 70 – 100 fz 0,011 0,014 0,017 0,023 0,027 0,034 0,041 0,052 0,057 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для прорезания пазов фрезой с 6 зубьями для черновой обработки используйте значение ap, равное 60% от табличного значения. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. O204 widia.com
