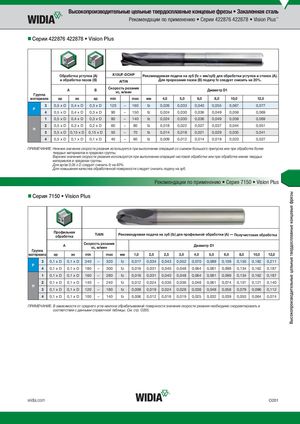

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Рекомендации по применению • Серии 422876 422878 • Vision Plus™ „Серии 422876 422878 • Vision Plus Обработка уступов (A) K10UF-DCHP Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) AlTiN Для прорезания пазов (B) подачу fz следует снизить на 20%. AГруппа B Скорость резанияvc, м/мин Диаметр D1 материала ap ae ap min max мм 4,0 5,0 6,0 8,0 10,0 12,0 3 0,5 x D 0,4 x D 0,3 x D 120 – 160 fz 0,026 0,033 0,040 0,055 0,067 0,077 P 4 0,5 x D 0,4 x D 0,3 x D 90 – 150 fz 0,024 0,030 0,036 0,049 0,059 0,069 1 0,5 x D 0,4 x D 0,3 x D 80 – 140 fz 0,024 0,030 0,036 0,049 0,059 0,069 2 0,5 x D 0,3 x D 0,2 x D 60 – 80 fz 0,018 0,022 0,027 0,037 0,044 0,051 H 3 0,5 x D 0,15 x D 0,15 x D 50 – 70 fz 0,014 0,018 0,021 0,029 0,035 0,041 4 0,5 x D 0,1 x D 0,1 x D 40 – 60 fz 0,009 0,012 0,014 0,019 0,023 0,027 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для ap/ae 0,05 x D следует снизить fz на 40%. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Рекомендации по применению • Серия 7150 • Vision Plus „Серия 7150 • Vision Plus Профильнаяобработка TiAlN Рекомендуемая подача на зуб (fz) для профильной обработки (A) — Получистовая обработка A Скорость резанияvc, м/мин Диаметр D1 Группа материала ap ae min max мм 1,0 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 3 0,1 x D 0,1 x D 240 – 320 fz 0,017 0,034 0,043 0,052 0,070 0,089 0,109 0,150 0,182 0,211 P 4 0,1 x D 0,1 x D 180 – 300 fz 0,016 0,031 0,040 0,048 0,064 0,081 0,099 0,134 0,162 0,187 1 0,1 x D 0,1 x D 160 – 280 fz 0,016 0,031 0,040 0,048 0,064 0,081 0,099 0,134 0,162 0,187 2 0,1 x D 0,1 x D 140 – 240 fz 0,012 0,024 0,030 0,036 0,048 0,061 0,074 0,101 0,121 0,140 H 3 0,1 x D 0,1 x D 120 – 180 fz 0,009 0,019 0,024 0,028 0,038 0,048 0,058 0,079 0,096 0,112 4 0,1 x D 0,1 x D 100 – 140 fz 0,006 0,012 0,016 0,019 0,025 0,032 0,039 0,053 0,064 0,074 ПРИМЕЧАНИЕ. В зависимости от среднего угла наклона обрабатываемой поверхности значение скорости резания необходимо скорректировать в соответствии с данными справочной таблицы. См. стр. O205. widia.com O201
