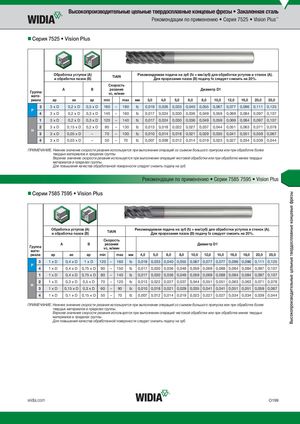

Каталог Widia монолитный инструмент 2017 - страница 225

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Рекомендации по применению • Серия 7525 • Vision Plus™ „Серия 7525 • Vision Plus Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость Группа Aмате- B резанияvc, м/мин Диаметр D1 риала ap ae ap min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 3 3xD 0,2 x D 0,5 x D 160 – 180 fz 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,096 0,111 0,125 P 4 3xD 0,2 x D 0,3 x D 140 – 160 fz 0,017 0,024 0,030 0,036 0,049 0,059 0,069 0,084 0,097 0,107 1 3xD 0,2 x D 0,3 x D 120 – 140 fz 0,017 0,024 0,030 0,036 0,049 0,059 0,069 0,084 0,097 0,107 2 3xD 0,15 x D 0,2 x D 80 – 130 fz 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,063 0,071 0,078 H 3 3xD 0,05 x D – 70 – 100 fz 0,010 0,014 0,018 0,021 0,029 0,035 0,041 0,051 0,059 0,067 4 3xD 0,03 x D – 50 – 70 fz 0,007 0,009 0,012 0,014 0,019 0,023 0,027 0,034 0,039 0,044 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Рекомендации по применению • Серии 7585 7595 • Vision Plus „Серии 7585 7595 • Vision Plus Обработка уступов (A)и обработка пазов (B)TiAlN Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость Группа Aмате- B резанияvc, м/мин Диаметр D1 риала ap ae ap min max мм 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 3 1xD 0,4 x D 1xD 120 – 160 fz 0,019 0,033 0,040 0,055 0,067 0,077 0,077 0,096 0,096 0,111 0,125 P 4 1xD 0,4 x D 0,75 x D 90 – 150 fz 0,017 0,030 0,036 0,049 0,059 0,069 0,069 0,084 0,084 0,097 0,107 1 1xD 0,4 x D 0,75 x D 80 – 140 fz 0,017 0,030 0,036 0,049 0,059 0,069 0,069 0,084 0,084 0,097 0,107 2 1xD 0,3 x D 0,5 x D 70 – 120 fz 0,013 0,022 0,027 0,037 0,044 0,051 0,051 0,063 0,063 0,071 0,078 H 3 1xD 0,15 x D 0,3 x D 60 – 90 fz 0,010 0,018 0,021 0,029 0,035 0,041 0,041 0,051 0,051 0,059 0,067 4 1xD 0,1 x D 0,15 x D 50 – 70 fz 0,007 0,012 0,014 0,019 0,023 0,027 0,027 0,034 0,034 0,039 0,044 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Для повышения качества обработанной поверхности следует снизить подачу на зуб. widia.com O199
