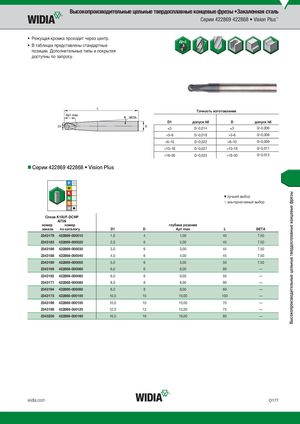

Каталог Widia монолитный инструмент 2017 - страница 203

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы •Закаленная сталь Серии 422869 422868 • Vision Plus™ • Режущая кромка проходит через центр. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск h8 D допуск h6 )3 0/-0,014 )3 0/-0,006 >3–6 0/-0,018 >3–6 0/-0,008 >6–10 0/-0,022 >6–10 0/-0,009 >10–18 0/-0,027 >10–18 0/-0,011 >18–30 0/-0,033 >18–30 0/-0,013 „Серии 422869 422868 • Vision Plus ⅷ лучший выбор ࠗ альтернативный выбор СплKа1в0KU1F0-UDFC-HDPCHP AlTiN номер номер глубина резания заказа по каталогу D1 D Ap1 max L BETA 2343179 422869-000010 1,0 4 1,00 40 7.50 2343183 422869-000020 2,0 6 2,00 45 7.50 2343186 422869-000030 3,0 6 3,00 45 7.50 2343188 422869-000040 4,0 6 4,00 45 7.50 2343190 422869-000050 5,0 6 5,00 50 7.50 2343169 422868-000060 6,0 6 6,00 80 — 2343192 422869-000060 6,0 6 6,00 50 — 2343171 422868-000080 8,0 8 8,00 90 — 2343194 422869-000080 8,0 8 8,00 60 — 2343173 422868-000100 10,0 10 10,00 100 — 2343196 422869-000100 10,0 10 10,00 70 — 2343198 422869-000120 12,0 12 12,00 75 — 2343200 422869-000160 16,0 16 16,00 80 — widia.com O177
