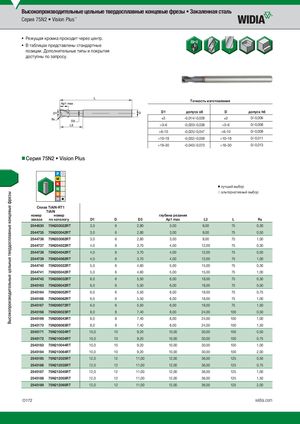

Каталог Widia монолитный инструмент 2017 - страница 198

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Закаленная сталь Серия 75N2 • Vision Plus™ • Режущая кромка проходит через центр. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 „Серия 75N2 • Vision Plus ⅷ лучший выбор ࠗ альтернативный выбор СплTаiAвlNTiA- lRNT-1RT1 TiAlN номер номер глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L R¡ 2544530 75N203022RT 3,0 6 2,80 3,00 9,00 75 0,30 2544735 75N203042RT 3,0 6 2,80 3,00 9,00 75 0,50 2544736 75N203062RT 3,0 6 2,80 3,00 9,00 75 1,00 2544737 75N204022RT 4,0 6 3,70 4,00 12,00 75 0,30 2544738 75N204042RT 4,0 6 3,70 4,00 12,00 75 0,50 2544739 75N204062RT 4,0 6 3,70 4,00 12,00 75 1,00 2544740 75N205022RT 5,0 6 4,60 5,00 15,00 75 0,30 2544741 75N205042RT 5,0 6 4,60 5,00 15,00 75 1,00 2544742 75N206032RT 6,0 6 5,50 6,00 18,00 75 0,30 2545163 75N206042RT 6,0 6 5,50 6,00 18,00 75 0,50 2545164 75N206052RT 6,0 6 5,50 6,00 18,00 75 0,75 2545166 75N206062RT 6,0 6 5,50 6,00 18,00 75 1,00 2545167 75N206072RT 6,0 6 5,50 6,00 18,00 75 1,50 2545168 75N208023RT 8,0 8 7,40 8,00 24,00 100 0,50 2545169 75N208043RT 8,0 8 7,40 8,00 24,00 100 1,00 2545170 75N208063RT 8,0 8 7,40 8,00 24,00 100 1,50 2545171 75N210024RT 10,0 10 9,20 10,00 30,00 100 0,50 2545172 75N210034RT 10,0 10 9,20 10,00 30,00 100 0,75 2545183 75N210044RT 10,0 10 9,20 10,00 30,00 100 1,00 2545184 75N210064RT 10,0 10 9,20 10,00 30,00 100 2,00 2545185 75N212025RT 12,0 12 11,00 12,00 36,00 125 0,50 2545186 75N212035RT 12,0 12 11,00 12,00 36,00 125 0,75 2545187 75N212045RT 12,0 12 11,00 12,00 36,00 125 1,00 2545188 75N212055RT 12,0 12 11,00 12,00 36,00 125 1,50 2545189 75N212065RT 12,0 12 11,00 12,00 36,00 125 2,00 O172 widia.com
