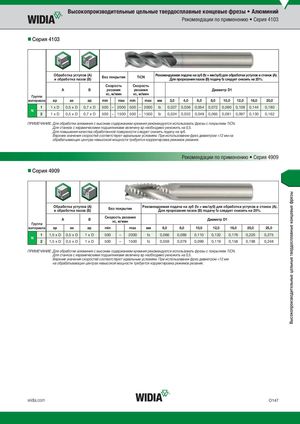

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий Рекомендации по применению • Серия 4103 „Серия 4103 Обработка уступов (A)и обработка пазов (B)Без покрытияTiCNРекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость Скорость A B резания резания Диаметр D1 vc, м/мин vc, м/мин Группа материала ap ae ap min max min max мм 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 1 1xD 0,5 x D 0,7 x D 500 – 2000 500 – 2000 fz 0,027 0,036 0,054 0,072 0,090 0,108 0,144 0,180 N 2 1xD 0,5 x D 0,7 x D 500 – 1500 500 – 1500 fz 0,024 0,032 0,049 0,065 0,081 0,097 0,130 0,162 ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TiCN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Рекомендации по применению • Серия 4909 „Серия 4909 Обработка уступов (A)и обработка пазов (B)Без покрытияРекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. A B Скорость резанияvc, м/мин Диаметр D1 Группа материала ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 1 1,5 x D 0,5 x D 1xD 500 – 2000 fz 0,066 0,088 0,110 0,132 0,176 0,220 0,275 N 2 1,5 x D 0,5 x D 1xD 500 – 1500 fz 0,059 0,079 0,099 0,119 0,158 0,198 0,248 ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TiCN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com O147
