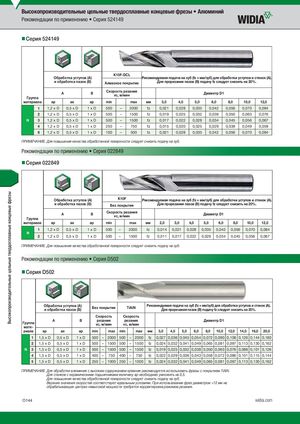

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий Рекомендации по применению • Серия 524149 „Серия 524149 K10F-DCL Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) Алмазное покрытие Для прорезания пазов (B) подачу fz следует снизить на 20%. AГруппа B Скорость резанияvc, м/мин Диаметр D1 материала ap ae ap min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 1 1,2 x D 0,5 x D 1xD 500 – 2000 fz 0,021 0,028 0,035 0,042 0,056 0,070 0,084 2 1,2 x D 0,5 x D 1xD 500 – 1500 fz 0,019 0,025 0,032 0,038 0,050 0,063 0,076 N 3 1,2 x D 0,5 x D 1xD 500 – 1500 fz 0,017 0,022 0,028 0,034 0,045 0,056 0,067 4 1,2 x D 0,5 x D 1xD 250 – 750 fz 0,015 0,020 0,025 0,029 0,039 0,049 0,059 6 1,2 x D 0,5 x D 1xD 100 – 500 fz 0,021 0,028 0,035 0,042 0,056 0,070 0,084 ПРИМЕЧАНИЕ. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Рекомендации по применению • Серия 022849 „Серия 022849 Обработка уступов (A) K10F Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) Без покрытия Для прорезания пазов (B) подачу fz следует снизить на 20%. AГруппа B Скорость резанияvc, м/мин Диаметр D1 материала ap ae ap min max мм 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 1 1,2 x D 0,5 x D 1xD 500 – 2000 fz 0,014 0,021 0,028 0,035 0,042 0,056 0,070 0,084 N 2 1,2 x D 0,5 x D 1xD 500 – 1500 fz 0,011 0,017 0,022 0,028 0,034 0,045 0,056 0,067 ПРИМЕЧАНИЕ. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Рекомендации по применению • Серия D502 „Серия D502 Обработка уступов (A)и обработка пазов (B)Без покрытияTiAlNРекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость Скорость Группа A B резания резанияvc, м/минvc, м/мин Диаметр D1 мате- риала ap ae ap min max min max мм 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 20,0 1 1,5 x D 0,5 x D 1xD 500 – 2000 500 – 2000 fz 0,027 0,036 0,045 0,054 0,072 0,090 0,108 0,126 0,144 0,180 2 1,5 x D 0,5 x D 1xD 500 – 1500 500 – 1500 fz 0,024 0,032 0,041 0,049 0,065 0,081 0,097 0,113 0,130 0,162 N 3 1,5 x D 0,5 x D 1xD 500 – 1500 500 – 1500 fz 0,019 0,025 0,032 0,038 0,050 0,063 0,076 0,088 0,101 0,126 4 1,5 x D 0,5 x D 1xD 400 – 750 400 – 750 fz 0,022 0,029 0,036 0,043 0,058 0,072 0,086 0,101 0,115 0,144 5 1,5 x D 0,5 x D 1xD 250 – 1000 250 – 1000 fz 0,024 0,032 0,041 0,049 0,065 0,081 0,097 0,113 0,130 0,162 ПРИМЕЧАНИЕ. Для обработки алюминия с высоким содержанием кремния рекомендуется использовать фрезы с покрытием TiAlN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Для повышения качества обработанной поверхности следует снизить подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. O144 widia.com
