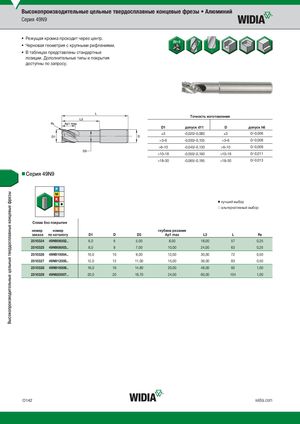

Каталог Widia монолитный инструмент 2017 - страница 168

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий Серия 49N9 • Режущая кромка проходит через центр. • Черновая геометрия с крупными рифлениями. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск d11 D допуск h6 )3 -0,020/-0,080 )3 0/-0,006 >3–6 -0,030/-0,105 >3–6 0/-0,008 >6–10 -0,040/-0,130 >6–10 0/-0,009 >10–18 -0,050/-0,160 >10–18 0/-0,011 >18–30 -0,065/-0,195 >18–30 0/-0,013 „Серия 49N9 ⅷ лучший выбор ࠗ альтернативный выбор СпБлЕаЗв ПбеОзКпРоЫкТрИыЯтия номер номер глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L R¡ 2510324 49N906002.. 6,0 6 5,00 8,00 18,00 57 0,25 2510325 49N908003.. 8,0 8 7,00 10,00 24,00 63 0,25 2510326 49N910004.. 10,0 10 9,00 12,00 30,00 72 0,50 2510327 49N912005.. 12,0 12 11,00 15,00 36,00 83 0,50 2510328 49N916006.. 16,0 16 14,80 20,00 48,00 92 1,00 2510329 49N920007.. 20,0 20 18,70 24,00 60,00 104 1,00 O142 widia.com
