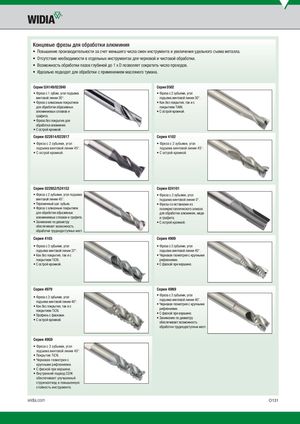

Каталог Widia монолитный инструмент 2017 - страница 157

Концевые фрезы для обработки алюминия • Повышение производительности за счет меньшего числа смен инструмента и увеличения удельного съема металла. • Отсутствие необходимости в отдельных инструментах для черновой и чистовой обработки. • Возможность обработки пазов глубиной до 1 x D позволяет сократить число проходов. • Идеально подходят для обработки с применением масляного тумана. Серии 524149/022849 Серия D502 • Фреза с 1 зубом, угол подъема • Фреза с 2 зубьями, угол винтовой линии 30°. подъема винтовой линии 30°. • Фреза с алмазным покрытием • Как без покрытия, так и с для обработки абразивных покрытием TiAlN. алюминиевых сплавов и • С острой кромкой. графита. • Фреза без покрытия для обработки алюминия. • С острой кромкой. Серии 022814/022817 Серия 4102 • Фреза с 2 зубьями, угол • Фреза с 2 зубьями, угол подъема винтовой линии 45°. подъема винтовой линии 45°. • С острой кромкой. • С острой кромкой. Серии 022852/524152 Серия 024101 • Фреза с 2 зубьями, угол подъема • Фреза с 2 зубьями, угол винтовой линии 45°. подъема винтовой линии 0°. • Переменный шаг зубьев. • Фрезы со вставками из • Фреза с алмазным покрытием поликристаллического алмаза для обработки абразивных для обработки алюминия, меди алюминиевых сплавов и графита. и графита. • Занижение по диаметру • С острой кромкой. обеспечивает возможность обработки труднодоступных мест. Серия 4103 Серия 4909 • Фреза с 3 зубьями, угол • Фреза с 3 зубьями, угол подъема винтовой линии 37°. подъема винтовой линии 40°. • Как без покрытия, так и с • Черновая геометрия с крупными покрытием TiCN. рифлениями. • С острой кромкой. • С фаской при вершине. Серия 4979 Серия 49N9 • Фреза с 3 зубьями, уголподъема винтовой линии 40°.• Как без покрытия, так и спокрытием TiCN.• Профиль с фасками.• С острой кромкой.• Фреза с 3 зубьями, уголподъема винтовой линии 40°.• Черновая геометрия с крупнымирифлениями.• С фаской при вершине.• Занижение по диаметруобеспечивает возможность обработки труднодоступных мест. Серия 49G9 • Фреза с 3 зубьями, угол подъема винтовой линии 40°. • Покрытие TiCN. • Черновая геометрия с крупными рифлениями. • С фаской при вершине. • Внутренний подвод СОЖ обеспечивает улучшенный стружкоотвод и повышенную стойкость инструмента. widia.com O131
