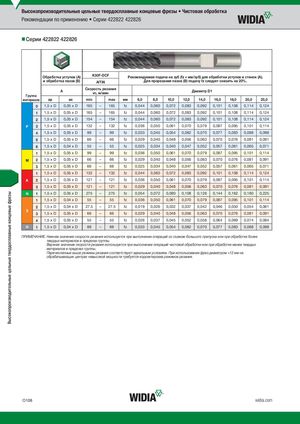

Каталог Widia монолитный инструмент 2017 - страница 134

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Чистовая обработка Рекомендации по применению • Серии 422822 422826 „Серии 422822 422826 Обработка уступов (A) K30F-DCF Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) AlTiN Для прорезания пазов (B) подачу fz следует снизить на 20%. A Скорость резанияvc, м/мин Диаметр D1 Группа материала ap ae min max мм 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 0 1,5 x D 0,05 x D 165 – 165 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 1 1,5 x D 0,05 x D 165 – 165 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 2 1,5 x D 0,05 x D 154 – 154 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 P 3 1,5 x D 0,05 x D 132 – 132 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 4 1,5 x D 0,05 x D 99 – 99 fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 5 1,5 x D 0,05 x D 66 – 66 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 6 1,5 x D 0,04 x D 55 – 55 fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 1 1,5 x D 0,05 x D 99 – 99 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 M 2 1,5 x D 0,05 x D 66 – 66 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 3 1,5 x D 0,05 x D 66 – 66 fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 1 1,5 x D 0,05 x D 132 – 132 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 K 2 1,5 x D 0,05 x D 121 – 121 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 3 1,5 x D 0,05 x D 121 – 121 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 N 1 1,5 x D 0,05 x D 275 – 275 fz 0,054 0,072 0,090 0,108 0,126 0,144 0,162 0,180 0,225 1 1,5 x D 0,04 x D 55 – 55 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 2 1,5 x D 0,04 x D 27.5 – 27.5 fz 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 S 3 1,5 x D 0,05 x D 66 – 66 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 4 1,5 x D 0,05 x D 55 – 55 fz 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084 H 1 1,5 x D 0,04 x D 88 – 88 fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. O108 widia.com
