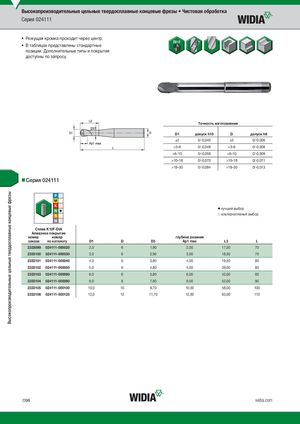

Каталог Widia монолитный инструмент 2017 - страница 124

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Чистовая обработка Серия 024111 • Режущая кромка проходит через центр. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск h10 D допуск h6 )3 0/-0,040 )3 0/-0,006 >3–6 0/-0,048 >3–6 0/-0,008 >6–10 0/-0,058 >6–10 0/-0,009 >10–18 0/-0,070 >10–18 0/-0,011 >18–30 0/-0,084 >18–30 0/-0,013 „Серия 024111 ⅷ лучший выбор ࠗ альтернативный выбор СплKа1в0KF1-D0FIA-DIA Алмазное покрытие номер номер глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L 2333099 024111-000020 2,0 6 1,90 2,00 17,50 70 2333100 024111-000030 3,0 6 2,90 3,00 18,50 70 2333101 024111-000040 4,0 6 3,80 4,00 19,50 80 2333102 024111-000050 5,0 6 4,80 5,00 39,00 80 2333103 024111-000060 6,0 6 5,80 6,00 42,00 80 2333104 024111-000080 8,0 8 7,80 8,00 52,00 90 2333105 024111-000100 10,0 10 9,70 10,00 58,00 100 2333106 024111-000120 12,0 12 11,70 12,00 63,00 110 O98 widia.com
