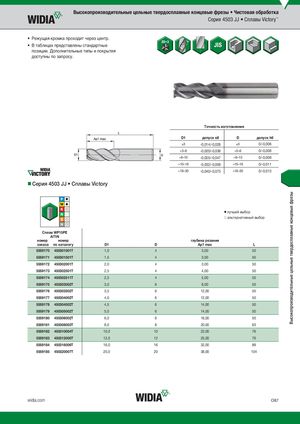

Каталог Widia монолитный инструмент 2017 - страница 113

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Чистовая обработка Серия 4503 JJ • Сплавы Victory™ • Режущая кромка проходит через центр. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 „Серия 4503 JJ • Сплавы Victory ⅷ лучший выбор ࠗ альтернативный выбор СплWавP1W5PP1E5PE AlTiN номер номер глубина резания заказа по каталогу D1 D Ap1 max L 5559170 450301001T 1,0 4 3,00 50 5559171 450301501T 1,5 4 3,00 50 5559172 450302001T 2,0 4 3,00 50 5559173 450302501T 2,5 4 4,00 50 5559174 450302511T 2,5 4 5,00 50 5559175 450303002T 3,0 6 8,00 50 5559176 450303502T 3,5 6 12,00 50 5559177 450304002T 4,0 6 12,00 50 5559178 450304502T 4,5 6 14,00 50 5559179 450305002T 5,0 6 14,00 50 5559180 450306002T 6,0 6 16,00 50 5559181 450308003T 8,0 8 20,00 63 5559182 450310004T 10,0 10 22,00 76 5559183 450312005T 12,0 12 25,00 76 5559184 450316006T 16,0 16 32,00 89 5559185 450320007T 20,0 20 38,00 104 widia.com O87
