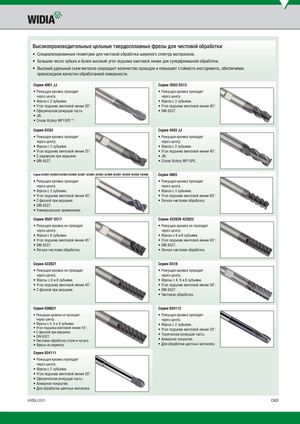

Каталог Widia монолитный инструмент 2017 - страница 109

Высокопроизводительные цельные твердосплавные фрезы для чистовой обработки • Специализированные геометрии для чистовой обработки широкого спектра материалов. • Большее число зубьев и более высокий угол подъема винтовой линии для суперфинишной обработки. • Высокий удельный съем металла сокращает количество проходов и повышает стойкость инструмента, обеспечивая превосходное качество обработанной поверхности. Серия 4001 JJ Серии D503 D513 • Режущая кромка проходит • Режущая кромка проходит через центр. через центр. • Фреза с 2 зубьями. • Фреза с 3 зубьями. • Угол подъема винтовой линии 30°. • Угол подъема винтовой линии 45°. • Сферическая режущая часть. • DIN 6527. • JIS. • Сплав Victory WP15PE™. Серия DC03 Серия 4503 JJ • Режущая кромка проходит • Режущая кромка проходит через центр. через центр. • Фреза с 3 зубьями. • Фреза с 3 зубьями. • Угол подъема винтовой линии 35°. • Угол подъема винтовой линии 45°. • С радиусом при вершине. • JIS. • DIN 6527. • Сплав Victory WP15PE. Серии 022801 022804 022802 022806 322801 322804 322802 322806 422801 422804 422802 422806 Серия 4603 • Режущая кромка проходит • Режущая кромка проходит через центр. через центр. • Фреза с 3 зубьями. • Фреза с 3 зубьями. • Угол подъема винтовой линии 45°. • Угол подъема винтовой линии 60°. • С фаской при вершине. • Легкая чистовая обработка. • DIN 6527. • Универсальное применение. Серии D507 D517 Серии 422826 422822 • Режущая кромка не проходит • Режущая кромка не проходит через центр. через центр. • Фреза с 6 зубьями. • Фрезы с 6 и 8 зубьями. • Угол подъема винтовой линии 45°. • Угол подъема винтовой линии 45°. • DIN 6527. • DIN 6527. • Легкая чистовая обработка. • Легкая чистовая обработка. Серия 422827 Серия D518 • Режущая кромка не проходит • Режущая кромка проходит через центр. через центр. • Фрезы с 6 и 8 зубьями. • Фрезы с 4, 6 и 8 зубьями. • Угол подъема винтовой линии 45°. • Угол подъема винтовой линии 50°. • С фаской при вершине. • DIN 6527. • Чистовая обработка. Серия 026621 Серия 024112 • Режущая кромка не проходит • Режущая кромка проходит через центр. через центр. • Фрезы с 4, 6 и 8 зубьями. • Фреза с 2 зубьями. • Угол подъема винтовой линии 45°. • Угол подъема винтовой линии 20°. • С фаской при вершине.• DIN 6527.• Чистовая обработка стали и чугуна. • Торическая режущая часть.• Алмазное покрытие. • Фрезы из кермета. • Для обработки цветных металлов. Серия 024111 • Режущая кромка проходит через центр. • Фреза с 2 зубьями. • Угол подъема винтовой линии 20°. • Сферическая режущая часть. • Алмазное покрытие. • Для обработки цветных металлов. widia.com O83
