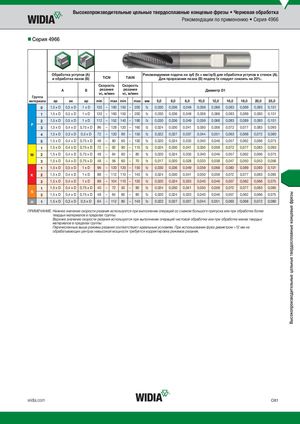

Каталог Widia монолитный инструмент 2017 - страница 107

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Рекомендации по применению • Серия 4966 „Серия 4966 Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) TiCN TiAlN Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость Скорость A B резания резания Диаметр D1 vc, м/мин vc, м/мин Группа материала ap ae ap min max min max мм 5,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0 0 1,5 x D 0,5 x D 1xD 120 – 160 150 – 200 fz 0,030 0,036 0,049 0,059 0,068 0,083 0,089 0,093 0,101 1 1,5 x D 0,5 x D 1xD 120 – 160 150 – 200 fz 0,030 0,036 0,049 0,059 0,068 0,083 0,089 0,093 0,101 2 1,5 x D 0,5 x D 1xD 112 – 152 140 – 190 fz 0,030 0,036 0,049 0,059 0,068 0,083 0,089 0,093 0,101 P 3 1,5 x D 0,4 x D 0,75 x D 96 – 128 120 – 160 fz 0,024 0,030 0,041 0,050 0,058 0,072 0,077 0,083 0,093 4 1,5 x D 0,3 x D 0,5 x D 72 – 120 90 – 150 fz 0,022 0,027 0,037 0,044 0,051 0,063 0,068 0,072 0,080 5 1,5 x D 0,4 x D 0,75 x D 48 – 80 60 – 100 fz 0,020 0,024 0,033 0,040 0,046 0,057 0,062 0,066 0,075 1 1,5 x D 0,4 x D 0,75 x D 72 – 92 90 – 115 fz 0,024 0,030 0,041 0,050 0,058 0,072 0,077 0,083 0,093 M 2 1,5 x D 0,4 x D 0,75 x D 48 – 64 60 – 80 fz 0,020 0,024 0,033 0,040 0,046 0,057 0,062 0,066 0,075 3 1,5 x D 0,4 x D 0,75 x D 48 – 56 60 – 70 fz 0,017 0,020 0,028 0,033 0,038 0,047 0,050 0,053 0,058 1 1,5 x D 0,5 x D 1xD 96 – 120 120 – 150 fz 0,030 0,036 0,049 0,059 0,068 0,083 0,089 0,093 0,101 K 2 1,5 x D 0,4 x D 1xD 88 – 112 110 – 140 fz 0,024 0,030 0,041 0,050 0,058 0,072 0,077 0,083 0,093 3 1,5 x D 0,4 x D 1xD 88 – 104 110 – 130 fz 0,020 0,024 0,033 0,040 0,046 0,057 0,062 0,066 0,075 1 1,5 x D 0,4 x D 0,75 x D 40 – 72 50 – 90 fz 0,024 0,030 0,041 0,050 0,058 0,072 0,077 0,083 0,093 S 3 1,5 x D 0,4 x D 0,75 x D 48 – 64 60 – 80 fz 0,020 0,024 0,033 0,040 0,046 0,057 0,062 0,066 0,075 H 1 1,5 x D 0,3 x D 0,5 x D 64 – 112 80 – 140 fz 0,022 0,027 0,037 0,044 0,051 0,063 0,068 0,072 0,080 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com O81
