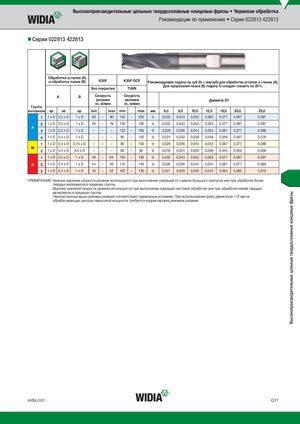

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Рекомендации по применению • Серии 022813 422813 „Серии 022813 422813 Обработка уступов (A) и обработка пазов (B) K30F K30F-DCF Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). Без покрытия TiAlN Для прорезания пазов (B) подачу fz следует снизить на 20%. A B Скорость Скорость резания резания Диаметр D1 vc, м/мин vc, м/мин Группа материала ap ae ap min max min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 1 1xD 0,5 x D 1xD 60 – 80 150 – 200 fz 0,032 0,043 0,052 0,063 0,077 0,087 0,097 2 1xD 0,5 x D 1xD 56 – 76 140 – 190 fz 0,032 0,043 0,052 0,063 0,077 0,087 0,097 P 3 1xD 0,5 x D 1xD – – – 120 – 160 fz 0,026 0,036 0,044 0,054 0,067 0,077 0,088 4 1xD 0,4 x D 1xD – – – 90 – 150 fz 0,024 0,032 0,039 0,048 0,059 0,067 0,076 1 1xD 0,4 x D 0,75 x D – – – 80 – 100 fz 0,026 0,036 0,044 0,054 0,067 0,077 0,088 M 2 1xD 0,4 x D 0,5 x D – – – 60 – 80 fz 0,018 0,024 0,029 0,036 0,044 0,050 0,056 1 1xD 0,5 x D 1xD 48 – 64 120 – 160 fz 0,032 0,043 0,052 0,063 0,077 0,087 0,097 K 2 1xD 0,4 x D 1xD 44 – 56 110 – 140 fz 0,026 0,036 0,044 0,054 0,067 0,077 0,088 3 1xD 0,4 x D 1xD 40 – 52 100 – 130 fz 0,021 0,029 0,035 0,043 0,053 0,062 0,070 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com O77
