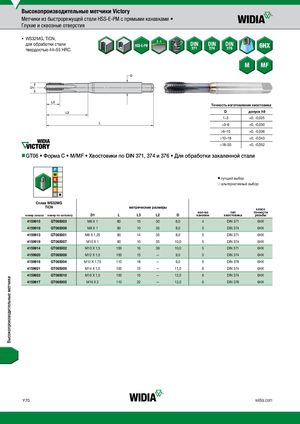

Каталог Widia метчики и резьбофрезы 2017 - страница 72

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM с прямыми канавками • Глухие и сквозные отверстия •  WS32MG, TiCN, для обработки стали твердостью 44–55 HRC.  Точность изготовления хвостовика D допуск h9 1–3 +0, -0,025 >3–6 +0, -0,030 >6–10 +0, -0,036 >10–18 +0, -0,043 >18–30 +0, -0,052 nnGT06 • Форма С • M/MF • Хвостовики по DIN 371, 374 и 376 • Для обработки закаленной стали v лучший выбор j альтернативный выбор СплWавS3W2SM3G2MG TiCN метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4159915 GT065003 M6 X 1 80 10 30 6,0 4 DIN 371 6HX 4159918 GT065006 M8 X 1 90 10 35 8,0 5 DIN 374 6HX 4159913 GT065001 M8 X 1,25 90 14 35 8,0 5 DIN 371 6HX 4159919 GT065007 M10 X 1 90 10 35 10,0 5 DIN 374 6HX 4159914 GT065002 M10 X 1,5 100 16 39 10,0 5 DIN 371 6HX 4159920 GT065008 M12 X 1,5 100 15 — 9,0 5 DIN 374 6HX 4159916 GT065004 M12 X 1,75 110 18 — 9,0 5 DIN 376 6HX 4159921 GT065009 M14 X 1,5 100 15 — 11,0 6 DIN 374 6HX 4159922 GT065010 M16 X 1,5 100 15 — 12,0 6 DIN 374 6HX 4159917 GT065005 M16 X 2 110 22 — 12,0 6 DIN 376 6HX Y70 widia.com Высокопроизводительные метчики
