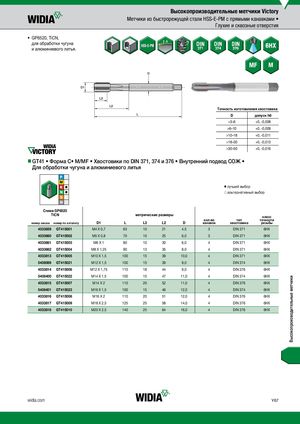

Каталог Widia метчики и резьбофрезы 2017 - страница 69

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E-PM с прямыми канавками • Глухие и сквозные отверстия • GP6520, TiCN, для обработки чугуна и алюминиевого литья.  Точность изготовления хвостовика D допуск h6 >3–6 +0, -0,008 >6–10 +0, -0,009 >10–18 +0, -0,011 >18–30 +0, -0,013 >30–50 +0, -0,016 nnGT41 • Форма С• M/MF • Хвостовики по DIN 371, 374 и 376 • Внутренний подвод СОЖ • Для обработки чугуна и алюминиевого литья v лучший выбор j альтернативный выбор СплGаPв 6G5P260520 TiCN метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4033659 GT415001 M4 X 0,7 63 10 21 4,5 3 DIN 371 6HX 4033660 GT415002 M5 X 0,8 70 10 25 6,0 3 DIN 371 6HX 4033661 GT415003 M6 X 1 80 10 30 6,0 4 DIN 371 6HX 4033662 GT415004 M8 X 1,25 90 13 35 8,0 4 DIN 371 6HX 4033813 GT415005 M10 X 1,5 100 15 39 10,0 4 DIN 371 6HX 5408069 GT415021 M12 X 1,5 100 15 39 9,0 4 DIN 374 6HX 4033814 GT415006 M12 X 1,75 110 18 44 9,0 4 DIN 376 6HX 5408400 GT415022 M14 X 1,5 100 15 47 11,0 4 DIN 374 6HX 4033815 GT415007 M14 X 2 110 20 52 11,0 4 DIN 376 6HX 5408401 GT415023 M16 X 1,5 100 15 46 12,0 4 DIN 374 6HX 4033816 GT415008 M16 X 2 110 20 51 12,0 4 DIN 376 6HX 4033817 GT415009 M18 X 2,5 125 25 58 14,0 4 DIN 376 6HX 4033818 GT415010 M20 X 2,5 140 25 64 16,0 4 DIN 376 6HX widia.com Y67 Высокопроизводительные метчики
