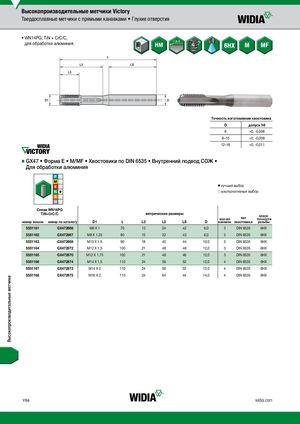

Каталог Widia метчики и резьбофрезы 2017 - страница 66

Высокопроизводительные метчики Victory Твердосплавные метчики с прямыми канавками • Глухие отверстия • WN14PG, TiN + CrC/C, для обработки алюминия. Точность изготовления хвостовика D допуск h6 6 +0, -0,008 8–10 +0, -0,009 12–16 +0, -0,011 nnGX47 • Форма E • M/MF • Хвостовики по DIN 6535 • Внутренний подвод СОЖ • Для обработки алюминия v лучший выбор j альтернативный выбор СплWавN1W4NP1G4PG TiN+CrC/C метрические размеры кол-во тип классточности номер заказа номер по каталогу D1 L L3 L2 LS D канавок хвостовика резьбы 5551161 GX472866 M6 X 1 70 12 24 42 6,0 3 DIN 6535 6HX 5551162 GX472867 M8 X 1,25 80 15 32 43 8,0 3 DIN 6535 6HX 5551163 GX472868 M10 X 1,5 90 18 40 44 10,0 3 DIN 6535 6HX 5551164 GX472872 M12 X 1,5 100 21 48 46 12,0 3 DIN 6535 6HX 5551165 GX472870 M12 X 1,75 100 21 48 46 12,0 3 DIN 6535 6HX 5551166 GX472874 M14 X 1,5 110 24 56 52 12,0 4 DIN 6535 6HX 5551167 GX472873 M14 X 2 110 24 56 52 12,0 4 DIN 6535 6HX 5551168 GX472875 M16 X 2 110 24 64 44 14,0 4 DIN 6535 6HX Y64 widia.com Высокопроизводительные метчики
