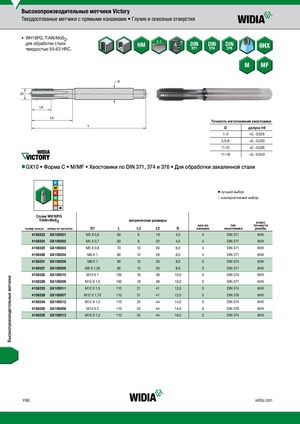

Каталог Widia метчики и резьбофрезы 2017 - страница 62

Высокопроизводительные метчики Victory Твердосплавные метчики с прямыми канавками • Глухие и сквозные отверстия • WH16PG, TiAlN/MoS2, для обработки стали твердостью 55–63 HRC.   Точность изготовления хвостовика D допуск h9 1–3 +0, -0,025 3,5–6 +0, -0,030 7–10 +0, -0,036 11–18 +0, -0,043 nnGX10 • Форма C • M/MF • Хвостовики по DIN 371, 374 и 376 • Для обработки закаленной стали v лучший выбор j альтернативный выбор СплWавHW16HP1G6PG TiAlN+MoS2 метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4158323 GX105001 M3 X 0,5 63 6 18 4,5 4 DIN 371 6HX 4158324 GX105002 M4 X 0,7 63 8 20 4,5 4 DIN 371 6HX 4158325 GX105003 M5 X 0,8 70 10 26 6,0 4 DIN 371 6HX 4158326 GX105004 M6 X 1 80 12 28 6,0 4 DIN 371 6HX 4158331 GX105009 M8 X 1 90 15 35 8,0 5 DIN 374 6HX 4158327 GX105005 M8 X 1,25 90 15 35 8,0 5 DIN 371 6HX 4158332 GX105010 M10 X 1 100 18 38 10,0 5 DIN 374 6HX 4158328 GX105006 M10 X 1,5 100 18 38 10,0 5 DIN 371 6HX 4158333 GX105011 M12 X 1,5 110 21 41 12,0 5 DIN 374 6HX 4158329 GX105007 M12 X 1,75 110 21 41 12,0 5 DIN 376 6HX 4158334 GX105012 M14 X 1,5 110 24 44 14,0 5 DIN 374 6HX 4158330 GX105008 M14 X 2 110 24 44 14,0 6 DIN 376 6HX 4158335 GX105013 M16 X 1,5 110 24 44 16,0 5 DIN 374 6HX Y60 widia.com Высокопроизводительные метчики
