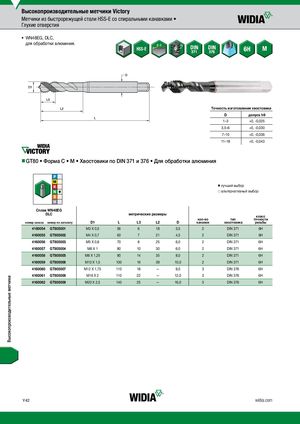

Каталог Widia метчики и резьбофрезы 2017 - страница 44

Высокопроизводительные метчики Victory Метчики из быстрорежущей стали HSS-E со спиральными канавками • Глухие отверстия • WN48EG, DLC, для обработки алюминия. Точность изготовления хвостовика D допуск h9 1–3 +0, -0,025 3,5–6 +0, -0,030 7–10 +0, -0,036 11–18 +0, -0,043 nnGT80 • Форма С • M • Хвостовики по DIN 371 и 376 • Для обработки алюминия v лучший выбор j альтернативный выбор СплWавN4W8NEG48EG DLC метрические размеры класс кол-во тип точности номер заказа номер по каталогу D1 L L3 L2 D канавок хвостовика резьбы 4160054 GT805001 M3 X 0,5 56 6 18 3,5 2 DIN 371 6H 4160055 GT805002 M4 X 0,7 63 7 21 4,5 2 DIN 371 6H 4160056 GT805003 M5 X 0,8 70 8 25 6,0 2 DIN 371 6H 4160057 GT805004 M6 X 1 80 10 30 6,0 2 DIN 371 6H 4160058 GT805005 M8 X 1,25 90 14 35 8,0 2 DIN 371 6H 4160059 GT805006 M10 X 1,5 100 16 39 10,0 2 DIN 371 6H 4160060 GT805007 M12 X 1,75 110 18 — 9,0 3 DIN 376 6H 4160061 GT805008 M16 X 2 110 22 — 12,0 3 DIN 376 6H 4160062 GT805009 M20 X 2,5 140 25 — 16,0 3 DIN 376 6H Y42 widia.com Высокопроизводительные метчики
