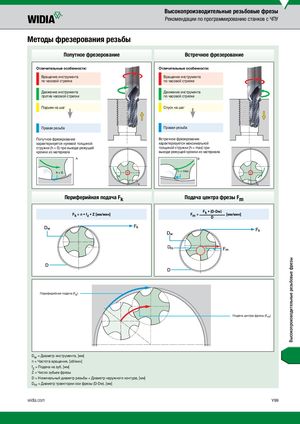

Высокопроизводительные резьбовые фрезы Рекомендации по программированию станков с ЧПУ Методы фрезерования резьбы Попутное фрезерование Встречное фрезерование Отличительные особенности: Отличительные особенности: Вращение инструмента Вращение инструмента по часовой стрелке по часовой стрелке Движение инструмента Движение инструмента против часовой стрелки по часовой стрелке Подъем на шаг Спуск на шаг Правая резьба Правая резьба Попутное фрезерование Встречное фрезерование характеризуется нулевой толщиной характеризуется максимальной стружки (h = 0) при выходе режущей толщиной стружки (h = max) при кромки из материала выходе режущей кромки из материала A B h = max B Периферийная подача Fk Подача центра фрезы Fm Fk = n • fz • Z [мм/мин] Fm = Fk • (D-Dw)D [мм/мин] Периферийная подача (Fk) Подача центра фрезы (Fm) Dw = Диаметр инструмента, [мм] n = Частота вращения, [об/мин] fz = Подача на зуб, [мм] Z = Число зубьев фрезы D = Номинальный диаметр резьбы = Диаметр наружного контура, [мм] Dm = Диаметр траектории оси фрезы (D-Dw), [мм] widia.com Y99 Высокопроизводительные резьбовые фрезы
