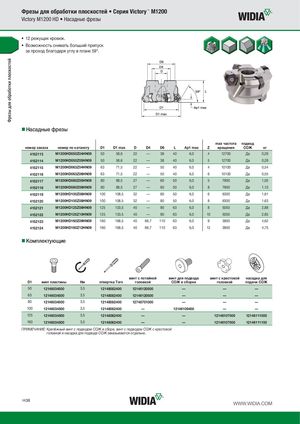

Каталог Widia фрезы со сменными пластинами 2016 - страница 60

Фрезы для обработки плоскостей Фрезы для обработки плоскостей • Серия Victory™ M1200 Victory M1200 HD • Насадные фрезы • 12 режущих кромок. • Возможность снимать больший припуск за проход благодаря углу в плане 59°. „Насадные фрезы max частота подвод номер заказа номер по каталогу D1 D1 max D D4 D6 L Ap1 max Z вращения СОЖ кг 4152113 M1200HD050Z04HN09 50 58,6 22 — 38 40 6,0 4 12700 Да 0,29 4152114 M1200HD050Z05HN09 50 58,6 22 — 38 40 6,0 5 12700 Да 0,28 4152115 M1200HD063Z04HN09 63 71,5 22 — 50 40 6,0 4 10100 Да 0,54 4152116 M1200HD063Z06HN09 63 71,5 22 — 50 40 6,0 6 10100 Да 0,55 4152117 M1200HD080Z05HN09 80 88,5 27 — 60 50 6,0 5 7900 Да 1,05 4152118 M1200HD080Z08HN09 80 88,5 27 — 60 50 6,0 8 7900 Да 1,10 4152119 M1200HD100Z06HN09 100 108,5 32 — 80 50 6,0 6 6300 Да 1,61 4152120 M1200HD100Z08HN09 100 108,5 32 — 80 50 6,0 8 6300 Да 1,63 4152121 M1200HD125Z08HN09 125 133,5 40 — 90 63 6,0 8 5050 Да 2,88 4152122 M1200HD125Z10HN09 125 133,5 40 — 90 63 6,0 10 5050 Да 2,85 4152123 M1200HD160Z09HN09 160 168,5 40 66,7 110 63 6,0 9 3900 Да 4,62 4152124 M1200HD160Z12HN09 160 168,5 40 66,7 110 63 6,0 12 3900 Да 4,75 „Комплектующие винт с потайной винт для подвода винт с крестовой насадка для D1 винт пластины Нм oтвертка Torx головкой СОЖ в сборке головкой подачи СОЖ 50 12146034500 3,5 12148082400 12146120500 — — — 63 12146034500 3,5 12148082400 12146120500 — — — 80 12146034500 3,5 12148082400 12748701000 — — — 100 12146034500 3,5 12148082400 — 12146109400 — — 125 12146034500 3,5 12148082400 — — 12146107000 12146111000 160 12146034500 3,5 12148082400 — — 12146107000 12146111100 ПРИМЕЧАНИЕ: Крепёжный винт с подводом СОЖ в сборе, винт с подводом СОЖ с крестовой головкой и насадка для подвода СОЖ заказываются отдельно. H38 WWW.WIDIA.COM
