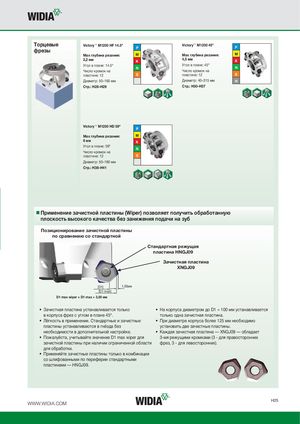

Каталог Widia фрезы со сменными пластинами 2016 - страница 47

Торцевыефрезы Victory™ M1200 HF 14.5° P Victory™ M1200 45° P Маx глубина резания: M Мax глубина резания: M 2,2 мм K 4,5 мм K Угол в плане: 14.5° N Угол в плане: 45° N Число кромок на Число кромок на пластине: 12 S пластине: 12 S Диаметр: 50–160 мм Диаметр: 40–315 мм H Стр.: H26–H29 Стр.: H30–H37 Victory™ M1200 HD 59° P Маx глубина резания: M 6 мм K Угол в плане: 59° N Число кромок на пластине: 12 S Диаметр: 50–160 мм Стр.: H38–H41 „Применение зачистной пластины (Wiper) позволяет получить обработанную плоскость высокого качества без занижения подачи на зуб Позиционирование зачистной пластины по сравнению со стандартной Стандартная режущая пластина HNGJ09 Зачистная пластина XNGJ09 [D1] 1,50мм [D1 max] D1 max wiper = D1 max + 3,00 мм • Зачистная пластина устанавливается только • На корпуса диаметром до D1 = 100 мм устанавливается в корпуса фрез с углом в плане 45°. только одна зачистная пластина. • Лёгкость в применении. Стандартные и зачистные • При диаметре корпуса более 125 мм необходимо пластины устанавливаются в гнёзда без установить две зачистные пластины. необходимости в дополнительной настройке. • Каждая зачистная пластина — XNGJ09 — обладает • Пожалуйста, учитывайте значение D1 max wiper для 3-мя режущими кромками (3 - для правосторонних зачистной пластины при наличии ограниченной области фрез, 3 - для левосторонних). для обработки. • Применяйте зачистные пластины только в комбинации со шлифованными по периферии стандартными пластинами — HNGJ09. WWW.WIDIA.COM H25
