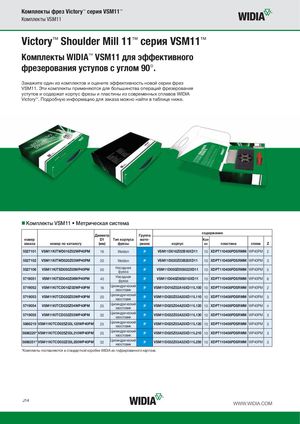

Каталог Widia фрезы со сменными пластинами 2016 - страница 124

Комплекты фрез Victory™ серия VSM11™ Комплекты VSM11 Victory™ Shoulder Mill 11™ серия VSM11™ Комплекты WIDIA™ VSM11 для эффективного фрезерования уступов с углом 90°. Закажите один из комплектов и оцените эффективность новой серии фрез VSM11. Эти комплекты применяются для большинства операций фрезерования уступов и содержат корпус фрезы и пластины из современных сплавов WIDIA Victory™. Подробную информацию для заказа можно найти в таблице ниже. „Комплекты VSM11 • Метрическая система Диаметр Группа содержание номер D1 Тип корпуса мате- Кол- заказа номер по каталогу (мм) фрезы риала корпус во пластина сплав Z 5527101 VSM11KITWD016Z02WP40PM 16 Weldon P VSM11D016Z02B16XD11 10 XDPT110408PDSRMM WP40PM 2 5527102 VSM11KITWD020Z03WP40PM 20 Weldon P VSM11D020Z03B20XD11 10 XDPT110408PDSRMM WP40PM 3 5527106 VSM11KITSD050Z05WP40PM 50 Насаднаяфреза P VSM11D050Z05S022XD11 10 XDPT110408PDSRMM WP40PM 5 5719051 VSM11KITSD040Z06WP40PM 40 Насаднаяфреза P VSM11D040Z06S016XD11 10 XDPT110408PDSRMM WP40PM 6 5719052 VSM11KITCD016Z02WP40PM 16 ЦилиндрическийхвостовикPVSM11D016Z02A16XD11L100 10 XDPT110408PDSRMM WP40PM 2 5719053 VSM11KITCD020Z03WP40PM 20 ЦилиндрическийхвостовикPVSM11D020Z03A20XD11L110 10 XDPT110408PDSRMM WP40PM 3 5719054 VSM11KITCD025Z04WP40PM 25 ЦилиндрическийхвостовикPVSM11D025Z04A25XD11L120 10 XDPT110408PDSRMM WP40PM 4 5719055 VSM11KITCD032Z03WP40PM 32 ЦилиндрическийхвостовикPVSM11D032Z03A32XD11L130 10 XDPT110408PDSRMM WP40PM 3 5886219 VSM11KITCD025Z03L120WP40PM 25 ЦилиндрическийхвостовикPVSM11D025Z03A25XD11L120 10 XDPT110408PDSRMM WP40PM 3 5886220* VSM11KITCD025Z03L210WP40PM 25 ЦилиндрическийхвостовикPVSM11D025Z03A25XD11L210 10 XDPT110408PDSRMM WP40PM 3 5886251* VSM11KITCD032Z03L250WP40PM 32 ЦилиндрическийхвостовикPVSM11D032Z03A32XD11L250 10 XDPT110408PDSRMM WP40PM 3 *Комплекты поставляются в стандартной коробке WIDIA из гофрированного картона. J14 WWW.WIDIA.COM
