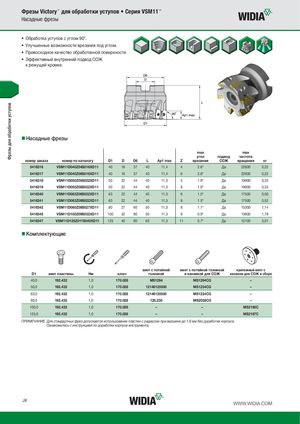

Фрезы для обработки уступов Фрезы Victory™ для обработки уступов • Серия VSM11™ Насадные фрезы • Обработка уступов с углом 90°. • Улучшенные возможности врезания под углом. • Превосходное качество обработанной поверхности. • Эффективный внутренний подвод СОЖ к режущей кромке. „Насадные фрезы max max угол подвод частота номер заказа номер по каталогу D1 D D6 L Ap1 max Z врезания СОЖ вращения кг 5416316 VSM11D040Z04S016XD11 40 16 37 40 11,4 4 2.6° Да 22600 0,22 5416317 VSM11D040Z06S016XD11 40 16 37 40 11,4 6 2.6° Да 22600 0,22 5416318 VSM11D050Z05S022XD11 50 22 44 40 11,3 5 1.9° Да 19900 0,33 5416319 VSM11D050Z08S022XD11 50 22 44 40 11,3 8 1.9° Да 19900 0,33 5416340 VSM11D063Z06S022XD11 63 22 44 40 11,3 6 1.5° Да 17500 0,50 5416341 VSM11D063Z09S022XD11 63 22 44 40 11,3 9 1.5° Да 17500 0,52 5416342 VSM11D080Z08S027XD11 80 27 60 50 11,3 8 1.1° Да 15300 1,14 5416345 VSM11D100Z09S032XD11 100 32 80 50 11,3 9 0.9° Да 13600 1,79 5416347 VSM11D125Z011S040XD11 125 40 80 63 11,3 11 0.7° Да 12100 3,01 „Комплектующие винт с потайной винт с потайной головкой крепежный винт с D1 винт пластины Нм ключ головкой и канавкой для СОЖ каналом для СОЖ в сборе 40,0 192.432 1,0 170.028 MS1294 MS1294CG – 50,0 192.432 1,0 170.028 12146120500 MS1234CG – 63,0 192.432 1,0 170.028 12146120500 MS1234CG – 80,0 192.432 1,0 170.028 125.230 MS2038CG – 100,0 192.432 1,0 170.028 – – MS2195C 125,0 192.432 1,0 170.028 – – MS2187C ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом при вершине до 1,6 мм без доработки корпуса. Ознакомьтесь с инструкцией по доработке корпуса инструмента. J8 WWW.WIDIA.COM
