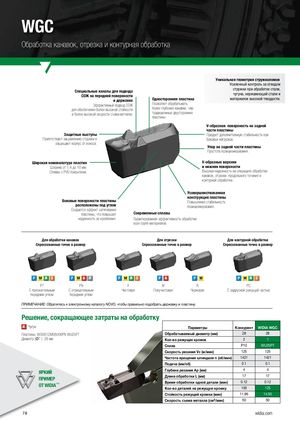

Каталог Widia достижения 2019 - страница 80

WGC Обработка канавок, отрезка и контурная обработка Уникальная геометрия стружколомов Усиленный контроль за отводом Специальные каналы для подводаСОЖ на передней поверхности стружки при обработке стали,чугуна, нержавеющей стали и и державке Односторонняя пластина материалов высокой твердости. Эффективный подвод СОЖ Позволяет обрабатывать для обеспечения более высокой стойкости более глубокие канавки, чем и более высокой скорости съема металла. традиционные двусторонние пластины. V-образная поверхность на задней части пластины Защитные выступы Придает дополнительную стабильность при Препятствуют защемлению стружки и боковых нагрузках. защищают корпус от износа. Упор на задней части пластины Простота позиционирования. Широкая номенклатура пластин V-образные верхняя Ширина от 1,4 до 10 мм. и нижняя поверхности Сплавы с PVD покрытием. Высокая надежность на операциях обработки канавок, отрезки, продольного точения и контурной обработки. Усовершенствованная конструкция пластины Боковые поверхности пластины Повышенная стабильность расположены под углом позиционирования. Создается эффект затягивания пластины, что повышает Современные сплавы надежность ее крепления. Гарантированная эффективность обработки всех групп материалов. Для обработки канавок Для отрезки Для контурной обработки Спрессованные точно в размер Спрессованные точно в размер Спрессованные точно в размер P M N S P M K H P M N S P K P M P M N S PT PN F M R PC С положительным С отрицательным Чистовая Получистовая Черновая С радиусной режущей частью передним углом передним углом ПРИМЕЧАНИЕ: Обратитесь к электронному каталогу NOVO, чтобы правильно подобрать державку и пластину. Решение, сокращающее затраты на обработку K Чугун Параметры Конкурент WIDIA WGC Пластины: WG0612M06U08PN WU25PT Обрабатываемый диаметр (мм) 28 28 Диаметр (ØT ): 28 мм Кол-во режущих кромок 2 1 Сплав P10 WU25PT Скорость резания Vc (м/мин) 125 125 Частота вращения шпинделя n (об/мин) 1421 1421 Подача (мм/об) 0.1 0.1 ЯРКИЙ Глубина резания Ap (мм) 4 4 ПРИМЕРОТ WIDIA™ Длина обработки L (мм) 17 17Время обработки одной детали (мин)0.120.12Кол-во деталей на режущую кромку100125 Стойкость режущей кромки (мин) 11.96 14.95 Скорость съема металла (см3/мин) 50 50 78 widia.com
