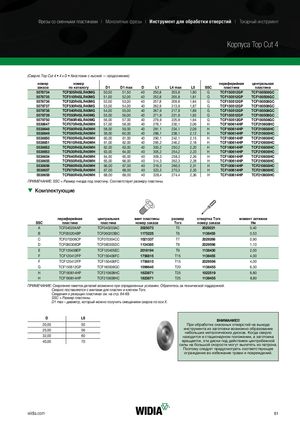

Каталог Widia достижения 2019 - страница 63

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Корпуса Top Cut 4 (Сверло Top Cut 4 • 4 x D • Хвостовик с лыской — продолжение) номер номер периферийная центральная заказа по каталогу D1 D1 max D L1 L4 max L5 SSC пластина пластина 5578734 TCF505R4SLR40MG 50,50 51,50 40 250,8 203,8 1,80 G TCF150512GP TCF180508GC 5578735 TCF510R4SLR40MG 51,00 52,00 40 252,8 205,8 1,81 G TCF150512GP TCF180508GC 5578736 TCF520R4SLR40MG 52,00 53,00 40 257,8 209,8 1,84 G TCF150512GP TCF180508GC 5578737 TCF530R4SLR40MG 53,00 54,00 40 262,9 213,9 1,87 G TCF150512GP TCF180508GC 5578738 TCF540R4SLR40MG 54,00 55,00 40 267,9 217,9 1,89 G TCF150512GP TCF180508GC 5578739 TCF550R4SLR40MG 55,00 56,00 40 271,9 221,9 1,92 G TCF150512GP TCF180508GC 5578750 TCF560R4SLR40MG 56,00 57,00 40 276,9 225,9 1,94 G TCF150512GP TCF180508GC 5538647 TCF570R4SLR40MH 57,00 58,00 40 276,1 230,1 2,06 H TCF180614HP TCF210608HC 5538648 TCF580R4SLR40MH 58,00 59,00 40 281,1 234,1 2,09 H TCF180614HP TCF210608HC 5538649 TCF590R4SLR40MH 59,00 60,00 40 286,1 238,1 2,12 H TCF180614HP TCF210608HC 5538650 TCF600R4SLR40MH 60,00 61,00 40 290,1 242,1 2,15 H TCF180614HP TCF210608HC 5538651 TCF610R4SLR40MH 61,00 62,00 40 295,2 246,2 2,18 H TCF180614HP TCF210608HC 5538652 TCF620R4SLR40MH 62,00 63,00 40 300,2 250,2 2,20 H TCF180614HP TCF210608HC 5538653 TCF630R4SLR40MH 63,00 64,00 40 305,2 254,2 2,23 H TCF180614HP TCF210608HC 5538654 TCF640R4SLR40MH 64,00 65,00 40 309,3 258,3 2,26 H TCF180614HP TCF210608HC 5538655 TCF650R4SLR40MH 65,00 66,00 40 314,3 262,3 2,28 H TCF180614HP TCF210608HC 5538656 TCF660R4SLR40MH 66,00 67,00 40 319,3 266,3 2,31 H TCF180614HP TCF210608HC 5538657 TCF670R4SLR40MH 67,00 68,00 40 323,3 270,3 2,33 H TCF180614HP TCF210608HC 5538658 TCF680R4SLR40MH 68,00 69,00 40 328,4 274,4 2,36 H TCF180614HP TCF210608HC ПРИМЕЧАНИЕ: SSC = Размер гнезда под пластину. Соответствует размеру пластины. TTКомплектующие периферийная центральная винт пластины размер отвертка Torx момент затяжки SSC пластина пластина номер заказа Torx номер заказа Нм A TCF040204AP TCF040203AC 2025073 T5 2029221 0,40 B TCF050204BP TCF060203BC 1175225 T6 1138455 0,53 C TCF070306CP TCF070304CC 1021337 T7 2029266 0,90 D TCF080308DP TCF090305DC 1134385 T8 2029598 1,10 E TCF100408EP TCF120405EC 2018194 T9 1138430 2,00 F TCF120412FP TCF150406FC 1756815 T15 1138455 4,00 F TCF120412FP TCF150406FC 1756815 T15 2029596 4,00 G TCF150512GP TCF180508GC 1099645 T20 1138455 6,30 H TCF180614HP TCF210608HC 1823871 T25 1022519 8,80 H TCF180614HP TCF210608HC 1823871 T25 1138455 8,80 ПРИМЕЧАНИЕ:Сверление пакетов деталей возможно при определенных условиях. Обратитесь за технической поддержкой. Сверло поставляется с винтами для пластин и ключом Torx.
 Сведения о режущих пластинах см. на стр. 64-69.
 SSC = Размер пластины. D1 max – диаметр, который можно получить смещением сверла по оси X. D LS ВНИМАНИЕ!!! 20,00 50 При обработке сквозных отверстий на выходе 25,00 56 инструмента из заготовки возможно образованиенебольших металлических дисков. Когда сверло 32,00 60 находится в стационарном положении, а заготовка 40,00 70 вращается, эти диски под действием центробежной силы на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. widia.com 61
