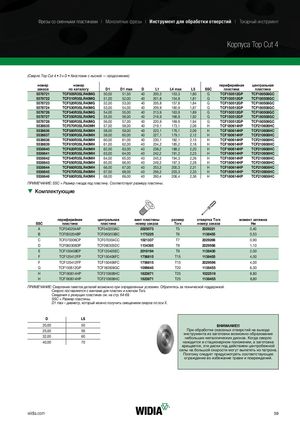

Каталог Widia достижения 2019 - страница 61

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Корпуса Top Cut 4 (Сверло Top Cut 4 • 3 x D • Хвостовик с лыской — продолжение) номер номер периферийная центральная заказа по каталогу D1 D1 max D L1 L4 max L5 SSC пластина пластина 5578721 TCF505R3SLR40MG 50,50 51,50 40 200,3 153,3 1,80 G TCF150512GP TCF180508GC 5578722 TCF510R3SLR40MG 51,00 52,00 40 201,8 154,8 1,81 G TCF150512GP TCF180508GC 5578723 TCF520R3SLR40MG 52,00 53,00 40 205,8 157,8 1,84 G TCF150512GP TCF180508GC 5578724 TCF530R3SLR40MG 53,00 54,00 40 209,9 160,9 1,87 G TCF150512GP TCF180508GC 5578726 TCF540R3SLR40MG 54,00 55,00 40 213,9 163,9 1,89 G TCF150512GP TCF180508GC 5578727 TCF550R3SLR40MG 55,00 56,00 40 216,9 166,9 1,92 G TCF150512GP TCF180508GC 5578728 TCF560R3SLR40MG 56,00 57,00 40 220,9 169,9 1,94 G TCF150512GP TCF180508GC 5538635 TCF570R3SLR40MH 57,00 58,00 40 219,1 173,1 2,06 H TCF180614HP TCF210608HC 5538636 TCF580R3SLR40MH 58,00 59,00 40 223,1 176,1 2,09 H TCF180614HP TCF210608HC 5538637 TCF590R3SLR40MH 59,00 60,00 40 227,1 179,1 2,12 H TCF180614HP TCF210608HC 5538638 TCF600R3SLR40MH 60,00 61,00 40 230,1 182,1 2,15 H TCF180614HP TCF210608HC 5538639 TCF610R3SLR40MH 61,00 62,00 40 234,2 185,2 2,18 H TCF180614HP TCF210608HC 5538640 TCF620R3SLR40MH 62,00 63,00 40 238,2 188,2 2,20 H TCF180614HP TCF210608HC 5538641 TCF630R3SLR40MH 63,00 64,00 40 242,2 191,2 2,23 H TCF180614HP TCF210608HC 5538642 TCF640R3SLR40MH 64,00 65,00 40 245,3 194,3 2,26 H TCF180614HP TCF210608HC 5538643 TCF650R3SLR40MH 65,00 66,00 40 249,3 197,3 2,28 H TCF180614HP TCF210608HC 5538644 TCF660R3SLR40MH 66,00 67,00 40 253,3 200,3 2,31 H TCF180614HP TCF210608HC 5538645 TCF670R3SLR40MH 67,00 68,00 40 256,3 203,3 2,33 H TCF180614HP TCF210608HC 5538646 TCF680R3SLR40MH 68,00 69,00 40 260,4 206,4 2,36 H TCF180614HP TCF210608HC ПРИМЕЧАНИЕ: SSC = Размер гнезда под пластину. Соответствует размеру пластины. TTКомплектующие периферийная центральная винт пластины размер отвертка Torx момент затяжки SSC пластина пластина номер заказа Torx номер заказа Нм A TCF040204AP TCF040203AC 2025073 T5 2029221 0,40 B TCF050204BP TCF060203BC 1175225 T6 1138455 0,53 C TCF070306CP TCF070304CC 1021337 T7 2029266 0,90 D TCF080308DP TCF090305DC 1134385 T8 2029598 1,10 E TCF100408EP TCF120405EC 2018194 T9 1138430 2,00 F TCF120412FP TCF150406FC 1756815 T15 1138455 4,00 F TCF120412FP TCF150406FC 1756815 T15 2029596 4,00 G TCF150512GP TCF180508GC 1099645 T20 1138455 6,30 H TCF180614HP TCF210608HC 1823871 T25 1022519 8,80 H TCF180614HP TCF210608HC 1823871 T25 1138455 8,80 ПРИМЕЧАНИЕ:Сверление пакетов деталей возможно при определенных условиях. Обратитесь за технической поддержкой. Сверло поставляется с винтами для пластин и ключом Torx.
 Сведения о режущих пластинах см. на стр. 64-69.
 SSC = Размер пластины. D1 max – диаметр, который можно получить смещением сверла по оси X. D LS 20,00 50 ВНИМАНИЕ!!! 25,00 56 При обработке сквозных отверстий на выходе инструмента из заготовки возможно образование 32,00 60 небольших металлических дисков. Когда сверло 40,00 70 находится в стационарном положении, а заготовка вращается, эти диски под действием центробежной силы на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. widia.com 59
