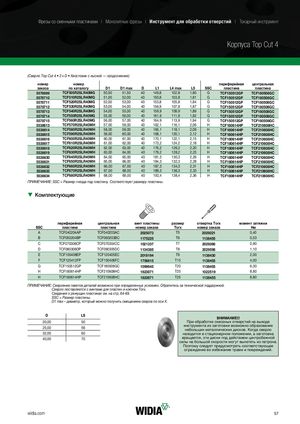

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Корпуса Top Cut 4 (Сверло Top Cut 4 • 2 x D • Хвостовик с лыской — продолжение) номер номер периферийная центральная заказа по каталогу D1 D1 max D L1 L4 max L5 SSC пластина пластина 5578699 TCF505R2SLR40MG 50,50 51,50 40 149,8 102,8 1,80 G TCF150512GP TCF180508GC 5578710 TCF510R2SLR40MG 51,00 52,00 40 150,8 103,8 1,81 G TCF150512GP TCF180508GC 5578711 TCF520R2SLR40MG 52,00 53,00 40 153,8 105,8 1,84 G TCF150512GP TCF180508GC 5578712 TCF530R2SLR40MG 53,00 54,00 40 156,9 107,9 1,87 G TCF150512GP TCF180508GC 5578713 TCF540R2SLR40MG 54,00 55,00 40 159,9 109,9 1,89 G TCF150512GP TCF180508GC 5578714 TCF550R2SLR40MG 55,00 56,00 40 161,9 111,9 1,92 G TCF150512GP TCF180508GC 5578715 TCF560R2SLR40MG 56,00 57,00 40 164,9 113,9 1,94 G TCF150512GP TCF180508GC 5538613 TCF570R2SLR40MH 57,00 58,00 40 162,1 116,1 2,06 H TCF180614HP TCF210608HC 5538614 TCF580R2SLR40MH 58,00 59,00 40 165,1 118,1 2,09 H TCF180614HP TCF210608HC 5538615 TCF590R2SLR40MH 59,00 60,00 40 168,1 120,1 2,12 H TCF180614HP TCF210608HC 5538616 TCF600R2SLR40MH 60,00 61,00 40 170,1 122,1 2,15 H TCF180614HP TCF210608HC 5538617 TCF610R2SLR40MH 61,00 62,00 40 173,2 124,2 2,18 H TCF180614HP TCF210608HC 5538618 TCF620R2SLR40MH 62,00 63,00 40 176,2 126,2 2,20 H TCF180614HP TCF210608HC 5538619 TCF630R2SLR40MH 63,00 64,00 40 179,2 128,2 2,23 H TCF180614HP TCF210608HC 5538630 TCF640R2SLR40MH 64,00 65,00 40 181,3 130,3 2,26 H TCF180614HP TCF210608HC 5538631 TCF650R2SLR40MH 65,00 66,00 40 184,3 132,3 2,28 H TCF180614HP TCF210608HC 5538632 TCF660R2SLR40MH 66,00 67,00 40 187,3 134,3 2,31 H TCF180614HP TCF210608HC 5538633 TCF670R2SLR40MH 67,00 68,00 40 189,3 136,3 2,33 H TCF180614HP TCF210608HC 5538634 TCF680R2SLR40MH 68,00 69,00 40 192,4 138,4 2,36 H TCF180614HP TCF210608HC ПРИМЕЧАНИЕ: SSC = Размер гнезда под пластину. Соответствует размеру пластины. TTКомплектующие периферийная центральная винт пластины размер отвертка Torx момент затяжки SSC пластина пластина номер заказа Torx номер заказа Нм A TCF040204AP TCF040203AC 2025073 T5 2029221 0,40 B TCF050204BP TCF060203BC 1175225 T6 1138455 0,53 C TCF070306CP TCF070304CC 1021337 T7 2029266 0,90 D TCF080308DP TCF090305DC 1134385 T8 2029598 1,10 E TCF100408EP TCF120405EC 2018194 T9 1138430 2,00 F TCF120412FP TCF150406FC 1756815 T15 1138455 4,00 G TCF150512GP TCF180508GC 1099645 T20 1138455 6,30 H TCF180614HP TCF210608HC 1823871 T25 1022519 8,80 H TCF180614HP TCF210608HC 1823871 T25 1138455 8,80 ПРИМЕЧАНИЕ:Сверление пакетов деталей возможно при определенных условиях. Обратитесь за технической поддержкой. Сверло поставляется с винтами для пластин и ключом Torx.
 Сведения о режущих пластинах см. на стр. 64-69.
 SSC = Размер пластины. D1 max – диаметр, который можно получить смещением сверла по оси X. D LS ВНИМАНИЕ!!! 20,00 50 При обработке сквозных отверстий на выходе 25,00 56 инструмента из заготовки возможно образованиенебольших металлических дисков. Когда сверло 32,00 60 находится в стационарном положении, а заготовка 40,00 70 вращается, эти диски под действием центробежной силы на большой скорости могут вылететь из патрона. Поэтому следует предусмотреть соответствующее ограждение во избежание травм и повреждений. widia.com 57
