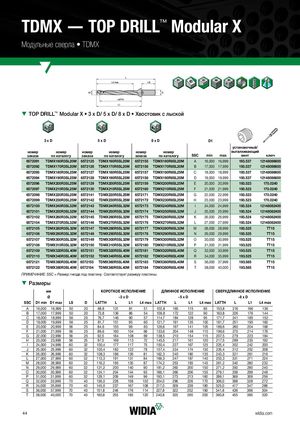

TDMX — TOP DRILL™ Modular X Модульные сверла • TDMX TTTOP DRILL™ Modular X • 3 x D/ 5 x D/ 8 x D • Хвостовик с лыской 3xD 5xD 8xD D1 D1 установочный/ номер номер номер номер номер номер выталкивающий заказа по каталогу заказа по каталогу заказа по каталогу SSC min max винт ключ 6572091 TDMX160R3SL20M 6572125 TDMX160R5SL20M 6572155 TDMX160R8SL20M A 16,000 16,999 193.537 12148086600 6572092 TDMX170R3SL20M 6572126 TDMX170R5SL20M 6572156 TDMX170R8SL20M B 17,000 17,999 193.537 12148086600 6572093 TDMX180R3SL25M 6572127 TDMX180R5SL25M 6572157 TDMX180R8SL25M C 18,000 18,999 193.537 12148086600 6572094 TDMX190R3SL25M 6572128 TDMX190R5SL25M 6572158 TDMX190R8SL25M D 19,000 19,999 193.537 12148086600 6572096 TDMX200R3SL25M 6572129 TDMX200R5SL25M 6572159 TDMX200R8SL25M E 20,000 20,999 193.523 170.0240 6572097 TDMX210R3SL25M 6572130 TDMX210R5SL25M 6572160 TDMX210R8SL25M F 21,000 21,999 193.523 170.0240 6572098 TDMX220R3SL25M 6572141 TDMX220R5SL25M 6572171 TDMX220R8SL25M G 22,000 22,999 193.523 170.0240 6572099 TDMX230R3SL25M 6572142 TDMX230R5SL25M 6572172 TDMX230R8SL25M H 23,000 23,999 193.523 170.0240 6572100 TDMX240R3SL32M 6572143 TDMX240R5SL32M 6572173 TDMX240R8SL32M I 24,000 24,999 193.524 12148082400 6572101 TDMX250R3SL32M 6572144 TDMX250R5SL32M 6572174 TDMX250R8SL32M J 25,000 25,999 193.524 12148082400 6572102 TDMX260R3SL32M 6572145 TDMX260R5SL32M 6572175 TDMX260R8SL32M K 26,000 26,999 193.524 12148082400 6572104 TDMX270R3SL32M 6572146 TDMX270R5SL32M 6572176 TDMX270R8SL32M L 27,000 27,999 193.524 12148082400 6572105 TDMX280R3SL32M 6572147 TDMX280R5SL32M 6572177 TDMX280R8SL32M M 28,000 28,999 193.525 TT15 6572106 TDMX290R3SL32M 6572148 TDMX290R5SL32M 6572178 TDMX290R8SL32M N 29,000 29,999 193.525 TT15 6572107 TDMX300R3SL32M 6572149 TDMX300R5SL32M 6572179 TDMX300R8SL32M O 30,000 30,999 193.525 TT15 6572108 TDMX310R3SL32M 6572150 TDMX310R5SL32M 6572180 TDMX310R8SL32M P 31,000 31,999 193.525 TT15 6572109 TDMX320R3SL40M 6572151 TDMX320R5SL40M 6572181 TDMX320R8SL40M Q 32,000 33,999 193.525 TT15 6572110 TDMX340R3SL40M 6572152 TDMX340R5SL40M 6572182 TDMX340R8SL40M R 34,000 35,999 193.525 TT15 6572121 TDMX360R3SL40M 6572153 TDMX360R5SL40M 6572183 TDMX360R8SL40M S 36,000 37,999 193.585 TT15 6572122 TDMX380R3SL40M 6572154 TDMX380R5SL40M 6572184 TDMX380R8SL40M T 38,000 40,000 193.585 TT15 ПРИМЕЧАНИЕ: SSC = Размер гнезда под пластину. Соответствует размеру пластины. TTРазмеры мм КОРОТКОЕ ИСПОЛНЕНИЕ ДЛИННОЕ ИСПОЛНЕНИЕ СВЕРХДЛИННОЕ ИСПОЛНЕНИЕ Ø ~3 x D ~5 x D ~8 x D SSC D1 min D1 max LS D LATTH L L1 L4 max LATTH L L1 L4 max LATTH L L1 L4 max A 16,000 16,999 50 20 68,8 131 81 51 102,8 165 115 85 153,8 216 166 136 B 17,000 17,999 50 20 73,8 136 86 54 109,8 172 122 90 163,8 226 176 144 C 18,000 18,999 56 25 76,7 146 90 57 114,7 184 128 95 171,7 241 185 152 D 19,000 19,999 56 25 81,7 151 95 60 121,7 191 135 100 181,7 251 195 160 E 20,000 20,999 56 25 84,6 155 99 63 126,6 197 141 105 189,6 260 204 168 F 21,000 21,999 56 25 89,6 160 104 66 133,6 204 148 110 199,6 270 214 176 G 22,000 22,999 56 25 92,5 164 108 69 138,5 210 154 115 207,5 279 223 184 H 23,000 23,999 56 25 97,5 169 113 72 145,5 217 161 120 217,5 289 233 192 I 24,000 24,999 60 32 100,4 177 117 75 150,4 227 167 125 225,4 302 242 200 J 25,000 25,999 60 32 105,4 182 122 78 157,4 234 174 130 235,4 312 252 208 K 26,000 26,999 60 32 108,3 186 126 81 162,3 240 180 135 243,3 321 261 216 L 27,000 27,999 60 32 113,3 191 131 84 169,3 247 187 140 253,3 331 271 224 M 28,000 28,999 60 32 116,2 195 135 87 174,2 253 193 145 261,2 340 280 232 N 29,000 29,999 60 32 121,2 200 140 90 181,2 260 200 150 271,2 350 290 240 O 30,000 30,999 60 32 124,1 204 144 93 186,1 266 206 155 279,1 359 299 248 P 31,000 31,999 60 32 129,1 209 149 96 193,1 273 213 160 289,1 369 309 256 Q 32,000 33,999 70 40 136,0 228 158 102 204,0 296 226 170 306,0 398 328 272 R 34,000 35,999 70 40 145,0 237 167 108 217,0 309 239 180 325,0 417 347 288 S 36,000 37,999 70 40 151,8 246 176 114 227,8 322 252 190 341,8 436 366 304 T 38,000 40,000 70 40 160,8 255 185 120 240,8 335 265 200 360,8 455 385 320 44 widia.com
