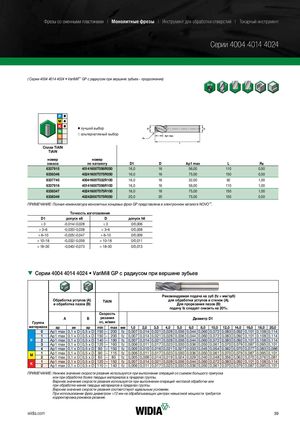

Каталог Widia достижения 2019 - страница 41

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Серии 4004 4014 4024 ( Серии 4004 4014 4024 • VariMill™ GP с радиусом при вершине зубьев - продолжение) v лучший выбор j альтернативный выбор СплTаiвAlTNiAlN TiAlN номер номер заказа по каталогу D1 D Ap1 max L Re 6337915 40141600T056R050 16,0 16 56,00 110 0,50 6338346 40241600T075R050 16,0 16 75,00 150 0,50 6337745 40041600T032R100 16,0 16 32,00 92 1,00 6337916 40141600T056R100 16,0 16 56,00 110 1,00 6338347 40241600T075R100 16,0 16 75,00 150 1,00 6338349 40242000T075R050 20,0 20 75,00 150 0,50 ПРИМЕЧАНИЕ: Полная номенклатура монолитных концевых фрез GP представлена в электронном каталоге NOVO™. Точность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/0,006 > 3–6 -0,020/-0,038 > 3–6 0/0,008 > 6–10 -0,025/-0,047 > 6–10 0/0,009 > 10–18 -0,032/-0,059 > 10–18 0/0,011 > 18–30 -0,040/-0,073 > 18–30 0/0,013 TTСерии 4004 4014 4024 • VariMill GP с радиусом при вершине зубьев Рекомендуемая подача на зуб (fz = мм/зуб) Обработка уступов (A)и обработка пазов (B)TiAlN для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость A B резания Диаметр D1 Группа vc, м/мин материала ap ae ap min max мм 1,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 Ap1 max 0,1 x D 0,5 x D 150 – 200 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1 Ap1 max 0,1 x D 0,5 x D 150 – 200 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P 2 Ap1 max 0,1 x D 0,5 x D 140 – 190 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 3 Ap1 max 0,1 x D 0,5 x D 120 – 160 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 4 Ap1 max 0,1 x D 0,5 x D 90 – 150 fz 0,005 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 M 12 Ap1 max 0,1 x D 0,5 x D 90 – 115 fz 0,006 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101Ap1 max0,1 x D0,5 x D60–80fz0,0050,0090,0140,0190,0240,0290,0400,0480,0560,0630,0700,0760,081 K 1 Ap1 max 0,1 x D 0,5 x D 120 – 150 fz 0,007 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,1142Ap1 max0,1 x D0,5 x D110–140fz0,0060,0110,0170,0230,0300,0360,0500,0610,0700,0790,0870,0950,101 ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com 39
