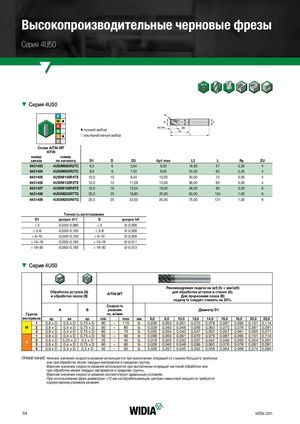

Каталог Widia достижения 2019 - страница 36

Высокопроизводительные черновые фрезы Серия 4U50 TTСерия 4U50 v лучший выбор j альтернативный выбор СплAаlвTiANl-TMiNT-MT AlTiN номер номер заказа по каталогу D1 D D3 Ap1 max L3 L Re ZU 6431403 4U50M060R2TC 6,0 6 5,64 6,00 18,00 57 0,30 4 6431404 4U50M080R3TC 8,0 8 7,52 8,00 24,00 63 0,30 4 6431405 4U50M100R4TE 10,0 10 9,40 10,00 30,00 72 0,50 4 6431406 4U50M120R5TE 12,0 12 11,28 12,00 36,00 83 0,50 4 6431407 4U50M160R6TE 16,0 16 15,04 16,00 48,00 92 0,50 6 6431408 4U50M200R7TG 20,0 20 18,80 20,00 60,00 104 1,00 6 6431409 4U50M250R8TG 25,0 25 23,50 25,00 75,00 121 1,00 6 Точность изготовления D1 допуск d11 D допуск h6 ≤3 -0,020/-0,080 ≤3 0/-0,006 > 3–6 -0,030/-0,105 > 3–6 0/-0,008 > 6–10 -0,040/-0,130 > 6–10 0/-0,009 > 10–18 -0,050/-0,160 > 10–18 0/-0,011 > 18–30 -0,065/-0,195 > 18–30 0/-0,013 TTСерия 4U50 Рекомендуемая подача на зуб (fz = мм/зуб) Обработка уступов (A)и обработка пазов (B)AlTiN-MT для обработки уступов и стенок (A).Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость A B резания Диаметр D1 Группа vc, м/мин материала ap ae ap min max мм 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 1 0,8 x D 0,5 x D 0,75 x D 90 – 115 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 M 2 0,8 x D 0,4 x D 0,75 x D 60 – 80 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 3 0,8 x D 0,4 x D 0,75 x D 60 – 70 fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 1 0,8 x D 0,4 x D 0,75 x D 50 – 90 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 S 23 0,8 x D 0,25 x D 0,3 x D 250,8 x D0,4 x D0,75 x D60––4080fz0,0190,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061fz0,0290,0400,0480,0560,0630,0700,0760,0810,091 4 0,8 x D 0,3 x D 0,3 x D 50 – 60 fz 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084 ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. 34 widia.com
