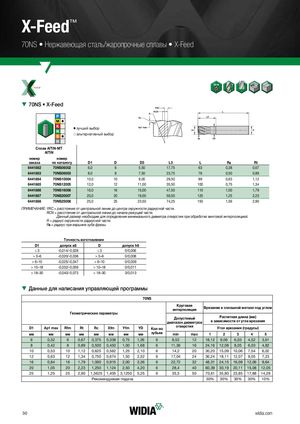

Каталог Widia достижения 2019 - страница 32

X-Feed™ 70NS • Нержавеющая сталь/жаропрочные сплавы • X-Feed TT70NS • X-Feed v лучший выбор j альтернативный выбор СплаAвlTAiNlT-iMN-TMT AlTiN номер номер заказа по каталогу D1 D D3 L3 L Re Rt 6441882 70NS06002 6,0 6 5,50 17,75 63 0,38 0,67 6441883 70NS08003 8,0 8 7,50 23,75 76 0,50 0,89 6441884 70NS10004 10,0 10 9,00 29,50 89 0,63 1,12 6441885 70NS12005 12,0 12 11,00 35,50 100 0,75 1,34 6441886 70NS16006 16,0 16 15,00 47,50 110 1,00 1,79 6441887 70NS20007 20,0 20 19,00 59,50 125 1,25 2,23 6441888 70NS25008 25,0 25 23,50 74,25 150 1,56 2,90 ПРИМЕЧАНИЕ: YRC = расстояние от центральной линии до центра окружности радиусной части. RCN = расстояние от центральной линии до начала режущей части. Данный размер необходим для определения минимального диаметра отверстия при обработке винтовой интерполяцией. R = радиус окружности радиусной части. Rε = радиус при вершине зуба фрезы. Точность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/0,006 > 3–6 -0,020/-0,038 > 3–6 0/0,008 > 6–10 -0,025/-0,047 > 6–10 0/0,009 > 10–18 -0,032/-0,059 > 10–18 0/0,011 > 18–30 -0,040/-0,073 > 18–30 0/0,013 TTДанные для написания управляющей программы 70NS КруговаяинтерполяцияВрезание в сплошной металл под углом Геометрические параметры Допустимыйдиапазон диаметровРасчетная длина (мм)в зависимости от угла врезания D1 Ap1 max Rfm Rt Rc Xfm Yfm YD Кол-во отверстия Угол врезания (градусы) мм мм мм мм мм мм мм мм зубьев min max 1 2 3 4 5 6 0,32 6 0,67 0,375 0,338 0,75 1,26 6 8,52 12 18,12 9,06 6,03 4,52 3,61 8 0,42 8 0,89 0,500 0,450 1,00 1,68 6 11,36 16 24,16 12,08 8,05 6,03 4,82 10 0,53 10 1,12 0,625 0,562 1,25 2,10 6 14,2 20 30,20 15,09 10,06 7,54 6,02 12 0,63 12 1,34 0,750 0,674 1,50 2,52 6 17,04 24 36,24 18,11 12,07 9,05 7,23 16 0,84 16 1,79 1,000 0,915 2,00 3,36 6 22,72 32 48,31 24,15 16,09 12,06 9,64 20 1,05 20 2,23 1,250 1,124 2,50 4,20 6 28,4 40 60,39 30,19 20,11 15,08 12,05 25 1,25 25 2,90 1,5625 1,405 3,1250 5,25 6 35,5 50 70,61 35,80 23,85 17,88 14,29 Рекомендуемая подача 30% 30% 30% 30% 10% 30 widia.com
