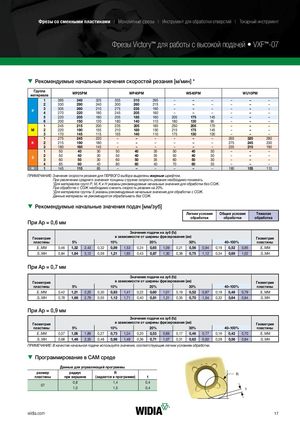

Каталог Widia достижения 2019 - страница 19

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий I Токарный инструмент Фрезы Victory™ для работы с высокой подачей • VXF™-07 TTРекомендуемые начальные значения скоростей резания [м/мин] * Группаматериала WP25PM WP40PM WS40PM WU10PM 1 395 340 325 355 310 295 – – – – – – 2 330 290 240 300 260 215 – – – – – – P 34 305270 260220 210180 275245 235205 190160 –– –– –– –– –– –– 5 220 205 180 205 185 160 205 175 145 – – – 6 200 150 120 180 140 110 180 130 95 – – – 1 245 215 200 235 205 185 250 205 170 – – – M 2 220 190 155 210 180 150 215 175 145 – – – 3 170 145 115 155 140 110 175 130 100 – – – 1 275 245 220 – – – – – – 355 320 290 K 2 215 190 180 – – – – – – 275 245 230 3 180 160 145 – – – – – – 235 210 190 1 50 40 30 50 40 35 50 40 30 – – – S 23 5060 4050 3030 5060 4050 3535 5060 4050 3030 –– –– –– 4 85 60 40 80 60 40 70 60 35 – – – H 1 145 110 85 – – – – – – 190 155 110 ПРИМЕЧАНИЕ: Значения скорости резания для ПЕРВОГО выбора выделены жирным шрифтом. При увеличении среднего значения толщины стружки скорость резания необходимо понижать. *Для материалов групп P, M, K и H указаны рекомендуемые начальные значения для обработки без СОЖ. При обработке с СОЖ необходимо снизить скорость резания на 20%. *Для материалов группы S указаны рекомендуемые начальные значения для обработки c СОЖ. Данные материалы не рекомендуется обрабатывать без СОЖ. TTРекомендуемые начальные значения подач [мм/зуб] Легкие условия Общие условия Тяжелая обработки обработки обработка При Ap = 0,6 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины .E..MM 0,46 1,32 2,43 0,32 0,89 1,53 0,24 0,65 1,09 0,21 0,56 0,94 0,19 0,52 0,85 .E..MM .S..MH 0,84 1,84 3,12 0,59 1,21 1,85 0,43 0,87 1,30 0,38 0,75 1,12 0,34 0,69 1,02 .S..MH При Ap = 0,7 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины .E..MM 0,42 1,21 2,20 0,30 0,83 1,41 0,22 0,60 1,01 0,19 0,52 0,87 0,18 0,48 0,79 .E..MM .S..MH 0,78 1,68 2,79 0,55 1,12 1,71 0,40 0,81 1,21 0,35 0,70 1,04 0,32 0,64 0,94 .S..MH При Ap = 0,9 мм Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины .E..MM 0,37 1,06 1,89 0,27 0,73 1,24 0,20 0,53 0,89 0,17 0,46 0,77 0,16 0,42 0,70 .E..MM .S..MH 0,68 1,46 2,35 0,48 0,98 1,49 0,36 0,71 1,07 0,31 0,62 0,92 0,28 0,56 0,84 .S..MH ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким условиям обработки. TTПрограммирование в CAM среде Данные для управляющей программы размер радиус R R пластины при вершине (задается в программе) t 0,8 1,4 0,4 07 1,0 1,5 0,4 t widia.com 17
