Каталог Widia достижения 2019 - страница 16

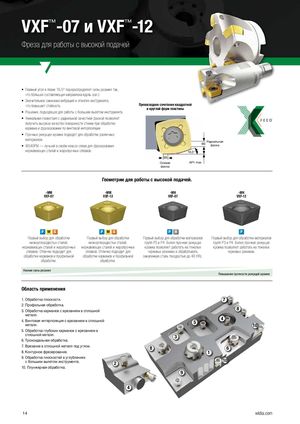

VXF™-07 и VXF™-12 Фреза для работы с высокой подачей • Главный угол в плане 16,5° перераспределяет силы резания так, что бóльшая составляющая направлена вдоль оси z.  • Значительное снижение вибраций и отжатия инструмента, что повышает стойкость.  Превосходное сочетание квадратной и круглой форм пластины • Решение, подходящее для работы с большим вылетом инструмента.  • Уникальная геометрия с радиальной зачистной фаской позволяет получить высокое качество поверхности стенки при обработке кармана и фрезеровании по винтовой интерполяции.  • Прочные режущие кромки подходят для обработки различных материалов.  Радиальная • WS40PM — лучший в своём классе сплав для фрезерования BS фаска нержавеющих сталей и жаропрочных сплавов. 16,5° BS Осевая AP1 max фаска Геометрии для работы с высокой подачей. -MM -MM -MH -MH VXF-07 VXF-12 VXF-07 VXF-12 P M S P M S P H P Первый выбор для обработки Первый выбор для обработки Первый выбор для обработки материалов Первый выбор для обработки материалов низкоуглеродистых сталей, низкоуглеродистых сталей, групп P3 и P4. Более прочная режущая групп P3 и P4. Более прочная режущая нержавеющих сталей и жаропрочных нержавеющих сталей и жаропрочныx кромка позволяет работать на тяжелых кромка позволяет работать на тяжелых сплавов. Отлично подходит для сплавов. Отлично подходит для черновых режимах и обрабатывать черновых режимах. обработки карманов и профильной обработки карманов и профильной закаленную сталь твердостью до 48 HRc. обработки. обработки. Низкие силы резания Повышение прочности режущей кромки Область применения 1. Обработка плоскости. 7 2. Профильная обработка. 3. Обработка карманов с врезанием в сплошной 8 металл. 4. Винтовая интерполяция с врезанием в сплошнойметалл. 45 10 5. Обработка глубоких карманов с врезанием в сплошной металл. 3 6. Трохоидальная обработка. 7. Врезание в сплошной металл под углом. 8 6 8. Контурное фрезерование. 1 9. Обработка плоскостей в углубленияхс большим вылетом инструмента.2 10 10. Плунжерная обработка. 9 4 14 widia.com
