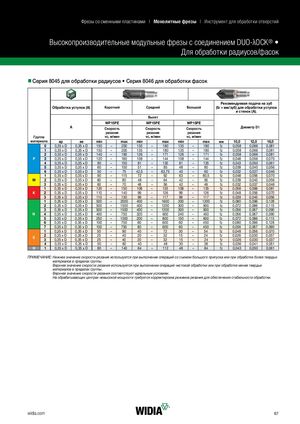

Каталог Widia достижения 2018 - страница 69

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий Высокопроизводительные модульные фрезы с соединением DUO-λOCK® • Для обработки радиусов/фасок nnСерия 8045 для обработки радиусов • Серия 8046 для обработки фасок Рекомендуемая подача на зуб Обработка уступов (A) Короткий Средний Большой (fz = мм/зуб) для обработки уступов и стенок (A). Вылет WP15PE WP15PE WP15PE A Скорость Скорость Скорость Диаметр D1 резания резания резания Группа vc, м/мин vc, м/мин vc, м/мин материала ap ae min max min max min max мм 10,0 12,0 16,0 0 0,35 x D 0,35 x D 150 – 200 135 – 180 135 – 180 fz 0,058 0,066 0,081 1 0,35 x D 0,35 x D 150 – 200 135 – 180 135 – 180 fz 0,058 0,066 0,081 2 0,35 x D 0,35 x D 140 – 190 126 – 171 126 – 171 fz 0,058 0,066 0,081 P 3 0,35 x D 0,35 x D 120 – 160 108 – 144 108 – 144 fz 0,048 0,056 0,070 4 0,35 x D 0,35 x D 90 – 150 81 – 135 81 – 135 fz 0,043 0,050 0,061 5 0,35 x D 0,35 x D 60 – 100 51 – 85 48 – 80 fz 0,039 0,045 0,056 6 0,35 x D 0,35 x D 50 – 75 42,5 – 63,75 40 – 60 fz 0,032 0,037 0,046 1 0,35 x D 0,35 x D 90 – 115 72 – 92 63 – 80,5 fz 0,048 0,056 0,070 M 2 0,35 x D 0,35 x D 60 – 80 48 – 64 42 – 56 fz 0,039 0,045 0,056 3 0,35 x D 0,35 x D 60 – 70 48 – 56 42 – 49 fz 0,032 0,037 0,046 1 0,35 x D 0,35 x D 120 – 150 108 – 135 108 – 135 fz 0,058 0,066 0,081 K 2 0,35 x D 0,35 x D 110 – 140 99 – 126 99 – 126 fz 0,048 0,056 0,070 3 0,35 x D 0,35 x D 110 – 130 99 – 117 99 – 117 fz 0,039 0,045 0,056 1 0,35 x D 0,35 x D 500 – 2000 400 – 1600 300 – 1200 fz 0,080 0,096 0,128 2 0,35 x D 0,35 x D 500 – 1500 400 – 1200 300 – 900 fz 0,072 0,086 0,115 3 0,35 x D 0,35 x D 500 – 1500 400 – 1200 300 – 900 fz 0,056 0,067 0,090 N 4 0,35 x D 0,35 x D 400 – 750 320 – 600 240 – 450 fz 0,056 0,067 0,090 5 0,35 x D 0,35 x D 250 – 1000 200 – 800 150 – 600 fz 0,072 0,086 0,115 6 0,35 x D 0,35 x D 100 – 750 80 – 600 60 – 450 fz 0,080 0,096 0,128 7 0,35 x D 0,35 x D 100 – 750 80 – 600 60 – 450 fz 0,056 0,067 0,090 1 0,35 x D 0,35 x D 50 – 90 40 – 72 30 – 54 fz 0,048 0,056 0,070 S 23 0,35 x D 0,35 x D0,35 x D0,35 x D25–25–4040 20 – 3220–32 15 – 2415–24 fz 0,026 0,030 0,037fz0,0260,0300,037 4 0,35 x D 0,35 x D 50 – 60 40 – 48 30 – 36 fz 0,036 0,041 0,051 H 1 0,35 x D 0,35 x D 80 – 140 64 – 112 48 – 84 fz 0,043 0,050 0,061 ПРИМЕЧАНИЕ: Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхнее значение скорости резания соответствуют идеальным условиям. На обрабатывающих центрах невысокой мощности требуется корректировка режимов резания для обеспечения стабильности обработки. widia.com 67
