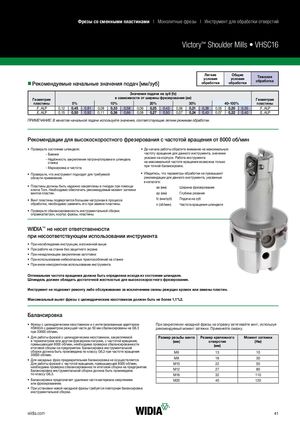

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий Victory™ Shoulder Mills • VHSC16 nnРекомендуемые начальные значения подач [мм/зуб] ЛегкиеусловияобработкиОбщиеусловияобработкиТяжелаяобработка Значения подачи на зуб (fz) Геометрия в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40–100% пластины .F..ALP 0,12 0,45 0,81 0,08 0,33 0,58 0,06 0,25 0,43 0,06 0,21 0,38 0,05 0,20 0,35 .F..ALP .E..ALP 0,15 0,50 0,92 0,11 0,36 0,66 0,08 0,27 0,50 0,07 0,24 0,43 0,07 0,22 0,40 .E..ALP ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. Рекомендации для высокоскоростного фрезерования с частотой вращения от 8000 об/мин • Проверьте состояние шпинделя:   • До начала работы обратите внимание на максимальную - Биение частоту вращения для данного инструмента, значение - Н адёжность закрепления патрона/оправки в шпиндельстанка указано на корпусе. Работа инструментана максимальной частоте вращения возможна только - Маркировка и чистота при точной балансировке.  • Проверьте, что инструмент подходит для требуемой • Убедитесь, что параметры обработки не превышают области применения.  рекомендации для данного инструмента, указанные в каталоге:  • Пластины должны быть надежно закреплены в гнездах при помощиключа Torx. Необходимо обеспечить рекомендуемый момент затяжкиаe (мм)Ширина фрезерования винтов пластин.  ap (мм) Глубина резания • Винт пластины подвергается большим нагрузкам в процессе fz (мм/зуб) Подача на зуб обработки, необходимо заменять его при замене пластины. n (об/мин) Частота вращения шпинделя • Проверьте сбалансированность инструментальной сборки: оправка/патрон, корпус фрезы, пластины.  WIDIA™ не несет ответственности при несоответствующем использовании инструмента • При несоблюдении инструкции, изложенной выше • При работе на станке без защитного экрана  •  При ненадлежащем закреплении заготовки • При использовании небезопасных приспособлений на станке  • При ином некорректном использовании инструмента   Оптимальная частота вращения должна быть определена исходя из состояния шпинделя. Шпиндель должен обладать достаточной жесткостью для высокоскоростного фрезерования. Инструмент не подлежит ремонту либо обслуживанию за исключением смены режущих кромок или замены пластин. Максимальный вылет фрезы с цилиндрическим хвостовиком должен быть не более 1,1*L2. Балансировка • Фрезы с цилиндрическим хвостовиком и с интегрированным адаптером При закреплении насадной фрезы на оправку затягивайте винт, используя HSK63A с диаметром режущей части до 50 мм сбалансированы на G6.3 рекомендуемый момент затяжки. Применяйте смазку. при 30000 об/мин. • Для работы фрезой с цилиндрическим хвостовиком, закрепляемой Размер резьбы винта Размер крепежного Момент затяжки в термопатроне или другом фрезерном патроне, с частотой вращения, (мм) отверстия (Нм) превышающей 8000 об/мин, необходима проверка сбалансированностиитоговой сборки на предприятии. Балансировка инструментальной(мм) сборки должна быть произведена по классу G6,3 при частоте вращения30000 об/мин.  M6 13 10 • Для насадных фрез предварительная балансировка не осуществляется. M8 16 30 Для работы фрезой с частотой вращения, превышающей 8000 об/мин, M10 22 50 необходима проверка сбалансированности итоговой сборки на предприятии.Балансировка инструментальной сборки должна быть произведенаM1227 80 по классу G6,3. M16 32 110 • Балансировка предполагает удаление части материала сверлением M20 40 120 или фрезерованием.  • При установке новой насадной фрезы требуется повторная балансировка инструментальной сборки.  widia.com 41
