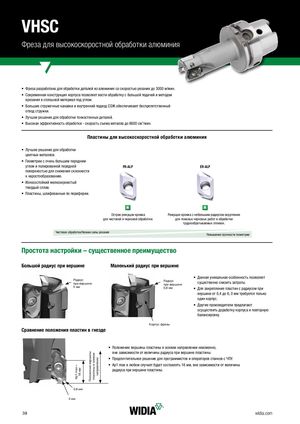

Каталог Widia достижения 2018 - страница 40

VHSC Фреза для высокоскоростной обработки алюминия • Фреза разработана для обработки деталей из алюминия со скоростью резания до 3000 м/мин.  • Современная конструкция корпуса позволяет вести обработку с большой подачей и методом врезания в сплошной материал под углом.  • Большие стружечные канавки и внутренний подвод СОЖ обеспечивают беспрепятственный отвод стружки.  • Лучшее решение для обработки тонкостенных деталей.  • Высокая эффективность обработки - скорость съема металла до 8600 см3/мин.  Пластины для высокоскоростной обработки алюминия • Лучшее решение для обработки цветных металлов.   • Геометрии с очень большим передним углом и полированной передней FR-ALP ER-ALP поверхностью для снижения склонности к наростообразованию.   • Износостойкий мелкозернистый твердый сплав.   • Пластины, шлифованные по периферии.  N N Острая режущая кромка Режущая кромка с небольшим радиусом округления для чистовой и черновой обработки. для тяжелых черновых работ и обработки труднообратываемых отливок. Чистовая обработка/Низкие силы резания Повышение прочности геометрии Простота настройки – существенное преимущество Большой радиус при вершине Маленький радиус при вершине • Данная уникальная особенность позволяет Радиуспри вершине Радиуспри вершине существенно снизить затраты.  5 мм 0,8 мм • Для закрепления пластин с радиусом при вершине от 0,4 до 6, 0 мм требуется только один корпус.   • Другие производители предлагают осуществить доработку корпуса и повторную балансировку.  Корпус фрезы Сравнение положения пластин в гнезде • Положение вершины пластины в осевом направлении неизменно, вне зависимости от величины радиуса при вершине пластины.  • Предпочтительное решение для программистов и операторов станков с ЧПУ.  • Ap1 max в любом случает будет составлять 16 мм, вне зависимости от величины радиуса при вершине пластины. 0.8 мм 5 мм 38 widia.com Ap1 max = 16 мм Положение вершины пластины в осевом направлении
