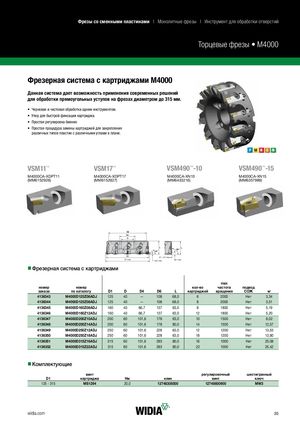

Каталог Widia достижения 2018 - страница 37

Фрезы со сменными пластинами I Монолитные фрезы I Инструмент для обработки отверстий Торцевые фрезы • М4000 Фрезерная система с картриджами М4000 Данная система дает возможность применения современных решений для обработки прямоугольных уступов на фрезах диаметром до 315 мм. •  Черновая и чистовая обработка одним инструментом. • Упор для быстрой фиксации картриджа. • Простая регулировка биения. • Простая процедура замены картриджей для закрепления различных типов пластин с различными углами в плане. P M K S N VSM11™ VSM17™ VSM490™-10 VSM490™-15 M4000CA-XDPT11 M4000CA-XDPT17 M4000CA-XN10 M4000CA-XN15 (MM6152926) (MM6152927) (MM6433216) (MM6357989) D1 = D1 max D1 max Ap1 max Ap1 max nnФрезерная система с картриджами max номер номер кол-во частота подвод заказа по каталогу D1 D D4 D6 L картриджей вращения СОЖ кг 4136343 M4000D125Z06ADJ 125 40 — 108 68,0 6 2000 Нет 3,34 4136344 M4000D125Z08ADJ 125 40 — 108 68,0 8 2000 Нет 3,51 4136345 M4000D160Z08ADJ 160 40 66,7 137 63,0 8 1800 Нет 5,19 4136346 M4000D160Z12ADJ 160 40 66,7 137 63,0 12 1800 Нет 5,20 4136347 M4000D200Z10ADJ 200 60 101,6 178 63,0 10 1500 Нет 8,02 4136348 M4000D200Z14ADJ 200 60 101,6 178 80,0 14 1500 Нет 12,57 4136349 M4000D250Z12ADJ 250 60 101,6 228 63,0 12 1200 Нет 13,53 4136350 M4000D250Z18ADJ 250 60 101,6 228 63,0 18 1200 Нет 13,90 4136351 M4000D315Z16ADJ 315 60 101,6 293 80,0 16 1000 Нет 25,08 4136352 M4000D315Z22ADJ 315 60 101,6 293 80,0 22 1000 Нет 25,42 nnКомплектующие винт регулировочный шестигранный D1 картриджа Нм клин винт ключ 125 - 315 MS1294 20,0 12748308500 12748600900 MW3 widia.com 35
