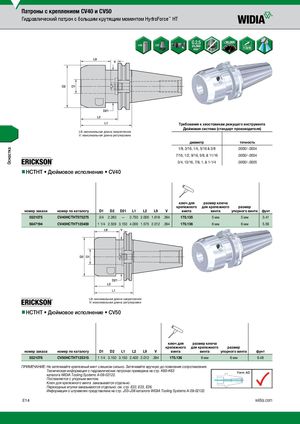

Оснастка Патроны с креплением CV40 и CV50 Гидравлический патрон с большим крутящим моментом HydroForce™ HT Требования к хвостовикам режущего инструмента Дюймовая система (стандарт производителя) L9: минимальная длина закрепления V: максимальная длина регулировки диаметр точность 1/8, 3/16, 1/4, 5/16 & 3/8 .0000/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 13/16, 7/8, 1, & 1-1/4 .0000/-.0005 nnHCTHT • Дюймовое исполнение • CV40 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V винта винта упорного винта фунт 5521075 CV40HCTHT075275 3/4 2.283 — 2.750 2.000 1.618 .394 170.135 5 мм 5 мм 3.41 5647194 CV40HCTHT125400 1 1/4 2.559 3.150 4.000 1.575 2.012 .394 170.136 6 мм 6 мм 5.59 L9: минимальная длина закрепления V: максимальная длина регулировки nnHCTHT • Дюймовое исполнение • CV50 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 L1 L2 L9 V винта винта упорного винта фунт 5521076 CV50HCTHT125315 1 1/4 3.150 3.150 2.400 2.012 .394 170.136 6 мм 6 мм 9.48 ПРИМЕЧАНИЕ: Не затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления. Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122. Поставляется с упорным винтом. Ключ для крепежного винта заказывается отдельно. Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26. Информация о штревелях представлена на стр. J33–J38 каталога WIDIA Tooling Systems A-09-02122. E14 widia.com
