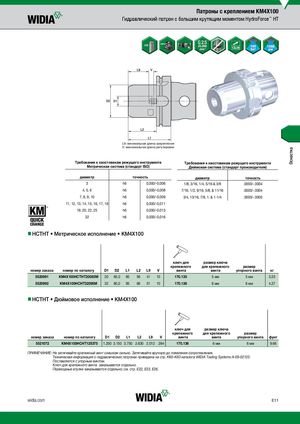

Каталог Widia достижения 2017 - страница 71

Оснастка Патроны с креплением KM4X100 Гидравлический патрон с большим крутящим моментом HydroForce™ HT L9: минимальная длина закрепления V: максимальная длина регулировки Требования к хвостовикам режущего инструмента Требования к хвостовикам режущего инструмента Метрическая система (стандарт ISO) Дюймовая система (стандарт производителя) диаметр точность диаметр точность 3 h6 0,000/-0,006 1/8, 3/16, 1/4, 5/16 & 3/8 .0000/-.0004 4, 5, 6 h6 0,000/-0,008 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 7, 8, 9, 10 h6 0,000/-0,009 3/4, 13/16, 7/8, 1, & 1-1/4 .0000/-.0005 11, 12, 13, 14, 15, 16, 17, 18 h6 0,000/-0,011 19, 20, 22, 25 h6 0,000/-0,013 32 h6 0,000/-0,016 nnHCTHT • Метрическое исполнение • KM4X100 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 L1 L2 L9 V винта винта упорного винта кг 5520991 KM4X100HCTHT20085M 20 65,0 85 56 41 10 170.135 5 мм 5 мм 3,53 5520992 KM4X100HCHT32095M 32 80,0 95 66 51 10 170.136 6 мм 6 мм 4,37 nnHCTHT • Дюймовое исполнение • KM4X100 ключ для размер ключа крепежного для крепежного размер номер заказа номер по каталогу D1 D2 L1 L2 L9 V винта винта упорного винта фунт 5521072 KM4X100HCHT125375 1.250 3.150 3.750 2.630 2.012 .394 170.136 6 мм 6 мм 9.66 ПРИМЕЧАНИЕ: Не затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления. Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122. Поставляется с упорным винтом. Ключ для крепежного винта заказывается отдельно. Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26. widia.com E11
