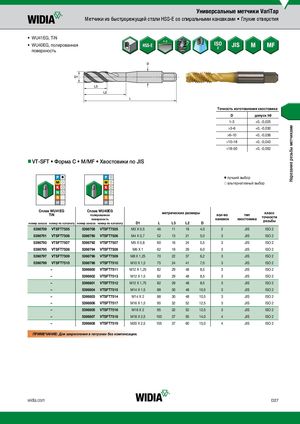

Каталог Widia достижения 2017 - страница 55

Нарезание резьбы метчиками Универсальные метчики VariTap Метчики из быстрорежущей стали HSS-E со спиральными канавками • Глухие отверстия • WU41EG, TiN  3–5 • WU40EG, полированная поверхность  Точность изготовления хвостовика D допуск h9 1–3 +0, -0,025 >3–6 +0, -0,030 >6–10 +0, -0,036 >10–18 +0, -0,043 >18–30 +0, -0,052 nnVT-SFT • Форма С • M/MF • Хвостовики по JIS v лучший выбор j альтернативный выбор СплWавUW41UE4G1EG СплWавU4W0UE4G0EGTiNполированнаяповерхностьномер заказаномер по каталогуномер заказаномер по каталогуD1метрические размерыLL3L2Dкол-воканавоктипхвостовикаклассточностирезьбы 5398709 VTSFT7505 5398708 VTSFT7505 M3 X 0,5 46 11 19 4,0 2 JIS ISO 2 5398791 VTSFT7506 5398790 VTSFT7506 M4 X 0,7 52 13 21 5,0 3 JIS ISO 2 5398793 VTSFT7507 5398792 VTSFT7507 M5 X 0,8 60 16 24 5,5 3 JIS ISO 2 5398795 VTSFT7508 5398794 VTSFT7508 M6 X 1 62 19 29 6,0 3 JIS ISO 2 5398797 VTSFT7509 5398796 VTSFT7509 M8 X 1,25 70 22 37 6,2 3 JIS ISO 2 5398799 VTSFT7510 5398798 VTSFT7510 M10 X 1,5 75 24 41 7,0 3 JIS ISO 2 – 5398800 VTSFT7511 M12 X 1,25 82 29 48 8,5 3 JIS ISO 2 – 5398802 VTSFT7513 M12 X 1,5 82 29 48 8,5 3 JIS ISO 2 – 5398801 VTSFT7512 M12 X 1,75 82 29 48 8,5 3 JIS ISO 2 – 5398804 VTSFT7515 M14 X 1,5 88 30 48 10,5 3 JIS ISO 2 – 5398803 VTSFT7514 M14 X 2 88 30 48 10,5 3 JIS ISO 2 – 5398806 VTSFT7517 M16 X 1,5 95 32 52 12,5 3 JIS ISO 2 – 5398805 VTSFT7516 M16 X 2 95 32 52 12,5 3 JIS ISO 2 – 5398807 VTSFT7518 M18 X 2,5 100 37 55 14,0 4 JIS ISO 2 – 5398808 VTSFT7519 M20 X 2,5 105 37 60 15,0 4 JIS ISO 2 ПРИМЕЧАНИЕ: Для закрепления в патронах без компенсации. widia.com D27
