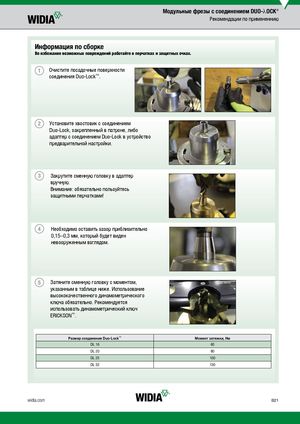

Модульные фрезы с соединением DUO-λOCK® Рекомендации по примененнию Информация по сборке Во избежание возможных повреждений работайте в перчатках и защитных очках. 1 Очистите посадочные поверхности соединения Duo-Lock™. 2 Установите хвостовик с соединением Duo-Lock, закрепленный в патроне, либо адаптер с соединением Duo-Lock в устройство предварительной настройки. 3 Закрутите сменную головку в адаптер вручную. Внимание: обязательно пользуйтесь защитными перчатками! 4 Необходимо оставить зазор приблизительно 0,15–0,3 мм, который будет виден невооруженным взглядом. 5 Затяните сменную головку с моментом, указанным в таблице ниже. Использование высококачественного динамометрического ключа обязательно. Рекомендуется использовать динамометрический ключ ERICKSON™. Размер соединения Duo-Lock™ Момент затяжки, Нм DL 16 60 DL 20 80 DL 25 100 DL 32 130 widia.com B21
