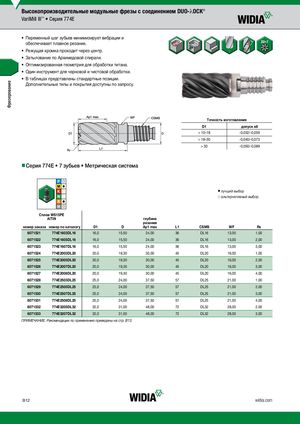

Каталог Widia достижения 2017 - страница 18

Фрезерование Высокопроизводительные модульные фрезы с соединением DUO-λOCK® VariMill III™ • Серия 774Е • Переменный шаг зубьев минимизирует вибрации и обеспечивает плавное резание.  • Режущая кромка проходит через центр. • Затылование по Архимедовой спирали. • Оптимизированная геометрия для обработки титана.  • Один инструмент для черновой и чистовой обработки.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Точность изготовления D1 допуск e8 > 10–18 -0,032/-0,059 > 18–30 -0,040/-0,073 > 30 -0,050/-0,089 nnСерия 774E • 7 зубьев • Метрическая система v лучший выбор j альтернативный выбор СплWавP1W5SP1E5PE AlTiN глубина резания номер заказа номер по каталогу D1 D Ap1 max L1 CSMS WF Rε 6071521 774E1603DL16 16,0 15,50 24,00 36 DL16 13,00 1,00 6071522 774E1605DL16 16,0 15,50 24,00 36 DL16 13,00 2,00 6071523 774E1607DL16 16,0 15,50 24,00 36 DL16 13,00 3,00 6071524 774E2003DL20 20,0 19,30 30,00 45 DL20 16,00 1,00 6071525 774E2005DL20 20,0 19,30 30,00 45 DL20 16,00 2,00 6071526 774E2007DL20 20,0 19,30 30,00 45 DL20 16,00 3,00 6071527 774E2008DL20 20,0 19,30 30,00 45 DL20 16,00 4,00 6071528 774E2503DL25 25,0 24,00 37,50 57 DL25 21,00 1,00 6071529 774E2505DL25 25,0 24,00 37,50 57 DL25 21,00 2,00 6071530 774E2507DL25 25,0 24,00 37,50 57 DL25 21,00 3,00 6071531 774E2508DL25 25,0 24,00 37,50 57 DL25 21,00 4,00 6071532 774E3205DL32 32,0 31,00 48,00 72 DL32 28,00 2,00 6071533 774E3207DL32 32,0 31,00 48,00 72 DL32 28,00 3,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. B13. B12 widia.com
