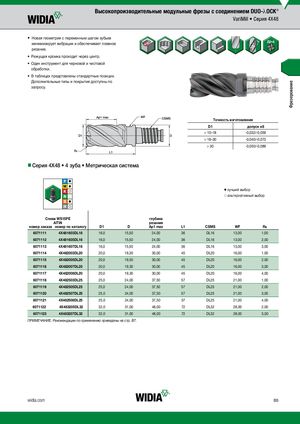

Каталог Widia достижения 2017 - страница 11

Фрезерование Высокопроизводительные модульные фрезы с соединением DUO-λOCK® VariMill • Серия 4X48 • Н овая геометрия с переменным шагом зубьев минимизирует вибрации и обеспечивает плавное резание. • Режущая кромка проходит через центр. •  Один инструмент для черновой и чистовой обработки. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Точность изготовления D1 допуск e8 > 10–18 -0,032/-0,059 > 18–30 -0,040/-0,073 > 30 -0,050/-0,089 nnСерия 4X48 • 4 зуба • Метрическая система v лучший выбор j альтернативный выбор WP15PE Сплав WS15PE глубина AlTiN резания номер заказа номер по каталогу D1 D Ap1 max L1 CSMS WF Rε 6071111 4X481603DL16 16,0 15,50 24,00 36 DL16 13,00 1,00 6071112 4X481605DL16 16,0 15,50 24,00 36 DL16 13,00 2,00 6071113 4X481607DL16 16,0 15,50 24,00 36 DL16 13,00 3,00 6071114 4X482003DL20 20,0 19,30 30,00 45 DL20 16,00 1,00 6071115 4X482005DL20 20,0 19,30 30,00 45 DL20 16,00 2,00 6071116 4X482007DL20 20,0 19,30 30,00 45 DL20 16,00 3,00 6071117 4X482008DL20 20,0 19,30 30,00 45 DL20 16,00 4,00 6071118 4X482503DL25 25,0 24,00 37,50 57 DL25 21,00 1,00 6071119 4X482505DL25 25,0 24,00 37,50 57 DL25 21,00 2,00 6071120 4X482507DL25 25,0 24,00 37,50 57 DL25 21,00 3,00 6071121 4X482508DL25 25,0 24,00 37,50 57 DL25 21,00 4,00 6071122 4X483205DL32 32,0 31,00 48,00 72 DL32 28,00 2,00 6071123 4X483207DL32 32,0 31,00 48,00 72 DL32 28,00 3,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. B7. widia.com B5
