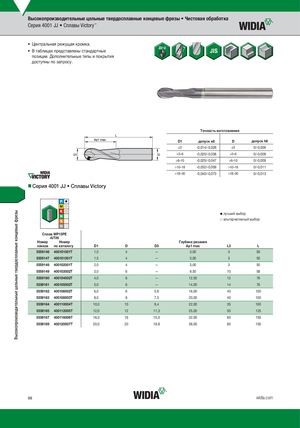

Каталог Widia цельные концевые фрезы - страница 98

Высокопроизводительные цельные твердосплавные концевые фрезы • Чистовая обработка Серия 4001 JJ • Сплавы Victory™ • Ц ентральная режущая кромка.  • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу.  Tочность изготовления D1 допуск e8 D допуск h6 ≤3 -0,014/-0,028 ≤3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 nnСерия 4001 JJ • Сплавы Victory ˜ лучший выбор ™ альтернативный выбор СплWавP1W5PP1E5PE AlTiN Номер Номер Глубина резания заказа по каталогу D1 D D3 Ap1 max L3 L 5559146 400101001T 1,0 4 — 3,00 3 50 5559147 400101501T 1,5 4 — 3,00 3 50 5559148 400102001T 2,0 4 — 3,00 3 50 5559149 400103002T 3,0 6 — 9,50 10 58 5559160 400104002T 4,0 6 — 12,00 12 76 5559161 400105002T 5,0 6 — 14,00 14 76 5559162 400106002T 6,0 6 5,6 16,00 40 100 5559163 400108003T 8,0 8 7,5 20,00 40 100 5559164 400110004T 10,0 10 9,4 22,00 35 100 5559165 400112005T 12,0 12 11,3 25,00 50 125 5559167 400116006T 16,0 16 15,0 32,00 60 150 5559169 400120007T 20,0 20 18,8 38,00 60 150 98 widia.com Высокопроизводительные цельные твердосплавные концевые фрезы
