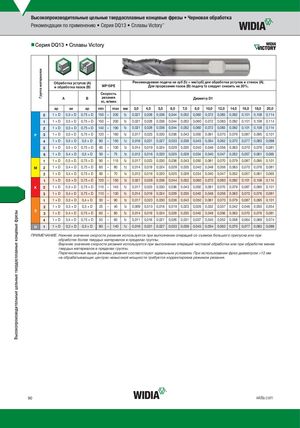

Каталог Widia цельные концевые фрезы - страница 90

Высокопроизводительные цельные твердосплавные концевые фрезы Группа материалов Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Рекомендации по применению • Серия DQ13 • Сплавы Victory™ nnСерия DQ13 • Сплавы Victory Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) WP15PE Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость A B резания Диаметр D1 vc, м/мин ap ae ap min max мм 3,0 4,0 5,0 6,0 7,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 1×D 0,5 × D 0,75 × D 150 – 200 fz 0,021 0,028 0,036 0,044 0,052 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1 1×D 0,5 × D 0,75 × D 150 – 200 fz 0,021 0,028 0,036 0,044 0,052 0,060 0,072 0,083 0,092 0,101 0,108 0,114 2 1×D 0,5 × D 0,75 × D 140 – 190 fz 0,021 0,028 0,036 0,044 0,052 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P 3 1×D 0,5 × D 0,75 × D 120 – 160 fz 0,017 0,023 0,030 0,036 0,043 0,050 0,061 0,070 0,079 0,087 0,095 0,101 4 1×D 0,5 × D 0,5 × D 90 – 150 fz 0,016 0,021 0,027 0,033 0,039 0,045 0,054 0,062 0,070 0,077 0,083 0,088 5 1×D 0,5 × D 0,75 × D 60 – 100 fz 0,014 0,019 0,024 0,029 0,035 0,040 0,048 0,056 0,063 0,070 0,076 0,081 6 1×D 0,4 × D 0,5 × D 50 – 75 fz 0,012 0,016 0,020 0,025 0,029 0,034 0,040 0,047 0,052 0,057 0,061 0,065 1 1×D 0,5 × D 0,75 × D 90 – 115 fz 0,017 0,023 0,030 0,036 0,043 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M 2 1×D 0,4 × D 0,75 × D 60 – 80 fz 0,014 0,019 0,024 0,029 0,035 0,040 0,048 0,056 0,063 0,070 0,076 0,081 3 1×D 0,4 × D 0,75 × D 60 – 70 fz 0,012 0,016 0,020 0,025 0,029 0,034 0,040 0,047 0,052 0,057 0,061 0,065 1 1×D 0,5 × D 0,75 × D 120 – 150 fz 0,021 0,028 0,036 0,044 0,052 0,060 0,072 0,083 0,092 0,101 0,108 0,114 K 2 1×D 0,5 × D 0,75 × D 110 – 140 fz 0,017 0,023 0,030 0,036 0,043 0,050 0,061 0,070 0,079 0,087 0,095 0,101 3 1×D 0,4 × D 0,75 × D 110 – 130 fz 0,014 0,019 0,024 0,029 0,035 0,040 0,048 0,056 0,063 0,070 0,076 0,081 1 1×D 0,3 × D 0,4 × D 50 – 90 fz 0,017 0,023 0,030 0,036 0,043 0,050 0,061 0,070 0,079 0,087 0,095 0,101 2 1×D 0,3 × D 0,3 × D 25 – 40 fz 0,009 0,013 0,016 0,019 0,023 0,026 0,032 0,037 0,042 0,046 0,050 0,054 S 3 1×D 0,4 × D 0,75 × D 60 – 80 fz 0,014 0,019 0,024 0,029 0,035 0,040 0,048 0,056 0,063 0,070 0,076 0,081 4 1×D 0,4 × D 0,75 × D 50 – 60 fz 0,011 0,016 0,021 0,026 0,031 0,037 0,045 0,052 0,058 0,064 0,069 0,074 H 1 1×D 0,2 × D 0,3 × D 80 – 140 fz 0,016 0,021 0,027 0,033 0,039 0,045 0,054 0,062 0,070 0,077 0,083 0,088 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. 90 widia.com
